Кінцеве з'єднання колій




Лекція № 3,4. З'єднання двох паралельних колій. З'їзди і кінцеві з'єднання.



З'єднання двох паралельних колій між собою здійснюється за допомогою стрілочного переводу, як показано на мал. 3.1, а. Радіус сполучної (захрестовинної) кривої R повинен бути не менше радіуса перевідної кривої стрілочного переводу. Звичайно значення R приймається кратним 100 м (чи 50 м). Так, радіус кривих, що укладаються за переводами марки 1/9, звичайно дорівнює 300-250-200 м, а за переводами марки 1/11 - 400-300 м.

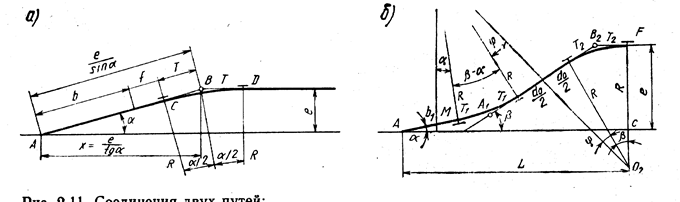

Рис. 3.1. З'єднання двох колій: а – під кутом хрестовини; б – скорочене

Від торця хрестовини до початку сполучної кривої повинна бути пряма ділянка для розширення колії в кривій (при R < 350 м). Крім того, повинна дотримуватися умова, щоб відстань між кінцем перевідної кривої і початком сполучної кривої за хрестовиною була не менш 12 м. При дотриманні цієї умови за торцем хрестовини повинна бути пряма вставка k1 = 6,21 м для стрілочного переводу марки 1/11 і 8,06 м для стрілочного переводу марки 1/9, а загальна відстань від центра стрілочного переводу до початку кривої b1 = b + k1 буде 26 м для стрілочного переводу марки 1/11 і 24 м для стрілочного переводу марки 1/9. У важких умовах на інших коліях пряма вставка k1 може не влаштовуватися.

При розрахунку найпростішого з'єднання звичайно відома відстань між осями колій е, дані про стрілочний перевід а, b і радіус сполучної кривої R.

Розрахунку підлягають координати вершини кута повороту X, У, тангенс кривої T, довжина кривої К, вставка f, що повинна бути не менше нормативної:

Y=e

Таке з'єднання при великих відстанях між осями колій займає багато місця в довжину, тому станційні колії при міжколійях більш 6-7 м примикають друг до друга скороченим з'єднанням (мал. 3.1, б), у якому після стрілочного переводу укладається, додаткова крива, що збільшує кут нахилу, завдяки чому загальна довжина з'єднання зменшується. Між протилежними кривими повинна бути пряма вставка do довжиною 15 м, якщо по з'єднанню будуть проходити організовані поїзди (в інших випадках вставка може не укладатися).

При розрахунку скороченого з'єднання звичайно відомі е, do, R, а також дані про стрілочний перевід a, а, b і значення вставок f і k1. Для визначення кута b уводять допоміжний кут j:
