Состав сетевой модели

Сетевое моделирование строительного производства

В настоящее время и в ближайшем будущем потребуется внедрение в строительство систем автоматизированного планирования и управления. В этом случае (и в ряде других) сетевое моделирование оказывается незаменимым.

Сетевое моделирование целесообразно использовать в следующих случаях

- для увязки и координации деятельности различных подрядных организаций с целью создания сложного объекта (к таковым относят­ся, например, железная дорога) в оптимальные сроки, с минимальной стоимостью и трудоемкостью;

- оптимизации производственной деятельности строительного пред­приятия — определения очередности ввода объектов в эксплуатацию, распределения финансовых, материальных и людских ресурсов в соответствии с возможностями как самой организации, так и предприятий поставщиков;

- для оперативного управления строительным производством, сво­евременного регулирования его хода;

- для определения степени вероятности завершения строительства в установленные сроки (с использованием методов теории вероятности).

По сравнению с раннее рассмотренными графическими формами, используемыми в планировании строительного производства, сетевое моделирование имеет ряд преимуществ:

- на сетевых графиках наглядно видна технологическая и организа­ционная последовательность работ;

- сетевые модели в основном безмасштабные. Поэтому изменение срока отдельных работ не приводит к перестановлению графика. Меняется лишь время выполнения работ и производится его перерасчет;

- наличие критического пути, определяющею общую продолжитель­ность сооружения объекта. Благодаря этому облегчается управление строительством, поскольку в сфере внимания руководителя проекта в основном находится ограниченное количество работ;

- возможность использования современной компьютерной техни­ки, в частности, для расчета первичного графика и его перерасчетов в ходе оперативного управления строительством, нахождения оптималь­ных вариантов организации и производства работ.

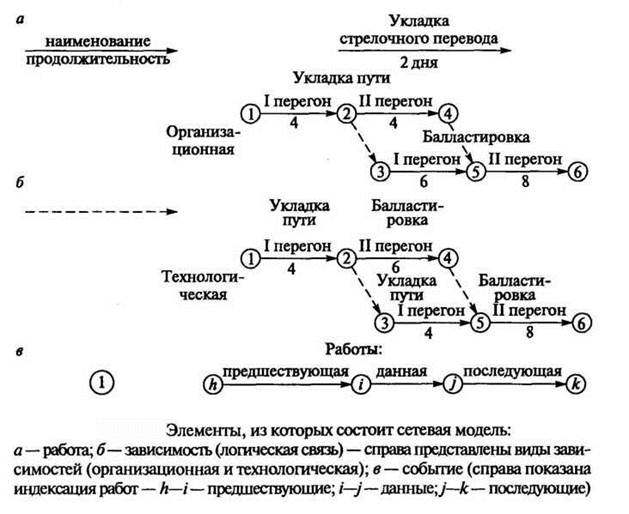

Сетевая модель состоит из следующих элементов:

Работа — любой процесс, требующий затраты времени и ресурсов.

Изображается сплошной стрелкой. Над ней пишется «наименование работы», под ней «продолжительность»

Продолжительность в строительстве обычно приводится в днях или числах.

Под понятие «работа» подпадает и процесс, требующий затраты только времени. Например, твердение бетона, сушка краски и т.д.;

зависимость (логическая связь) — технологическая или орга­низационная взаимосвязь между работами, изображается пунктирной стрелкой. Временной продолжительности не имеет. Показывает, что результат одной или нескольких предыдущих работ нужен для начала данной работы;

событие — результат завершения одной или нескольких работ, создающих предпосылки для начала следующих. Временной протяжен­ности не имеет. Изображается кружком.

В сетевом моделировании принято предыдущие работы обозначать буквами латинского алфавита:

h - i - предшествующие данные,

i - j и j - k — последующие.
