Лекция 1. Типовые схемы соединения обмоток трансформаторов тока

Содержание лекции: приведены основные схемы соединений трансформаторов тока, векторные диаграммы для различных видов КЗ

Цель лекции: изучить основные типовые схемы соединений трансформаторов тока и выяснить распределение вторичных токов при различных видах КЗ, получить представление о коэффициенте схемы.

Трансформаторы тока устанавливаются во всех фазах. Вторичные обмотки ТТ и обмотки реле соединяются в звезду, и их нулевые точки связываются одним проводом, называемым нулевым (рис. 1.1). В нулевую точку объединяются одноименные за­жимы обмоток ТТ. Стрелками показаны условные положитель­ные направления первичных и вторичных токов с учетом по­лярности обмоток ТТ, начала которых обозначены точками.

Рисунок 1.1- Схема соединений ТТ и обмоток реле в звезду

При нормальном режиме и трехфазном КЗ, как показано на рисунке 1.1, в реле I, II и III проходят токи фаз I _а = I _A / K_I;

I _b = I _B /K_I; I _c = I_C / K_I, а в нулевом проводе их гео­метрическая сумма:

I_н.п = (I _а + I _b + I _с), (1.1)

которая при симметричных режимах равна нулю (рисунке 1.2, а). При двухфазных КЗ ток проходит только в двух повреж­денных фазах и соответственно в реле, подключенных к ТТ поврежденных фаз (рисунке 1.2, б), ток в неповрежденной фазе отсутствует:

I _C = - I _B.

Ток в нулевом проводе отсутствует как в нагрузочном (сим­метричном) режиме, так и при трех- и двухфазных КЗ. Однако в результате неидентичности характеристик и погрешностей ТТ в нулевом проводе протекает ток небаланса I_н.п = I_нб: в нор­мальном режиме он имеет значение 0,01-0,2 А, а при КЗ воз­растает.

При однофазных КЗ первичный ток протекает только по одной поврежденной фазе (рисунке 1.2, в). Соответствующий ему вторичный ток протекает также только через одно реле и замыкается по нулевому проводу.

Нулевой провод схемы соединения в звезду является фильт­ром токов НП.

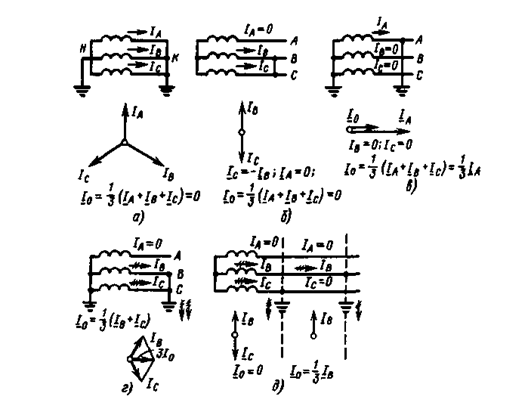

Рисунок 1.2- Векторная диаграмма токов

Токи прямой и обратной последовательностей, как видно из рисунке1.3 а, в нулевом проводе не проходят, так как сумма векторов каждой из этих систем равна нулю (рисунок 1.3, б, в). Токи же НП совпадают по фазе и поэтому в нулевом проводе проходит утроенное зна­чение этого тока: I_н.п = 3I₀.

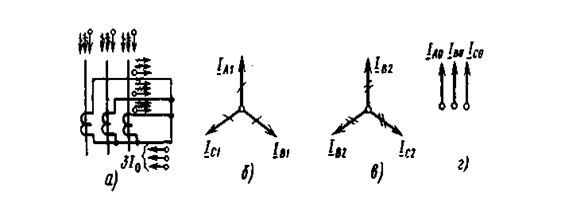

Рисунок 1.3- прохождение токов симметричных составляющих

При нарушении (обрыве) вторичной цепи одного из ТТ в нулевом проводе возникает ток, равный току фазы, что может привести к непредусмотренному действию реле, установлен­ному в нулевом проводе. В рассмотренной схеме реле, установ­ленные в фазах, реагируют на все виды КЗ, а реле в нулевом проводе - только на КЗ на землю. Схема соединения ТТ и об­моток реле в звезду применяется в РЗ, действующих при всех видах КЗ.

Как рассматриваемая, так и другие схемы соединения ТТ и реле характеризуются отношением тока в реле I_р к току в фазе I_ф, которое называется коэффициентом схемы:

k_сх = I_p / I_ф. (1.2)

Для схемы соединения в звезду k_сх = 1.

Трансформаторы тока устанавливаются в двух фазах и соеди­няются так же, как и в схеме соединения в звезду (рисунке 1.4 а). В реле I и III проходят токи соответствующих фаз

I_a =I_A/K_I и I_c = Ic/K_I,

а в обратном (общем) проводе (реле IV) ток равен их геометри­ческой сумме:

I_о.п = I_IV = -(I_а +I_с). (1.3)

С учетом векторной диаграммы I _а + I _c = - I _b, т. е. I_o.п равен току фазы, отсутствующей во вторичной цепи (рисунок 1.4, б).

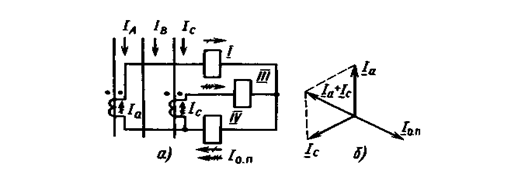

Рисунок 1.4-Схема соединения ТТ и обмоток реле

в неполную звезду

При трехфазном КЗ и в нормальном режиме токи проходят по обоим реле I и III и в обратном проводе. В случае двухфазного КЗ токи появляются в одном или двух реле (I и III) в зависимости от того, какие фазы поврежде­ны. Ток в обратном проводе при двухфазных КЗ между фазами А и С, в которых установлены ТТ согласно рисунку 1.2, б с учетом того, что I _c = -I_а, равен нулю, а при замыканиях между фазами АВ и ВС он соответственно равен: I _{o. п} = - I _а и I _o.п = - I _c.

В случае однофазного КЗ фаз (А или С), в которых установлены ТТ, во вторичной обмотке ТТ и обратном проводе проходит ток КЗ. При замыкании на землю фазы В, в которой ТТ не установлен, токи в РЗ не появляются. Коэффициент схемы k_cx= 1.

1.3 Схема соединения с двумя ТТ и одним реле, включенным на разность токов двух фаз.

Трансформаторы тока устанавливаются в двух фазах (например, А и С на рисунке 1.5); их вторичные обмотки соединяются разноименными зажимами, к которым подключается обмотка реле. Из токораспределения, показанного на рисунке 1.5 для случая, когда по первичной цепи проходят положительные токи I _А, I _В, I _С, находим, что ток в реле I _p равен геометрической разности токов двух фаз I _а и I _c, т.е.

I _p = I _a – I _c, (1.4)

где I _a= I _A / K_I; I _c = I _C / K_I.

При симметричной нагрузке и трехфазном КЗ разность то­ков I _a – I _c в раз больше тока в фазе (I_a и I_c) и, следовательно,

I⁽³⁾_p = I_ф. (1.5)

При двухфазном КЗ АС (фазы, на которых установлены ТТ):

I⁽²⁾_p = I_a – (-I_c) = 2I_ф, (1.6)

где I_ф =.

При двухфазных КЗ АВ или ВС в реле поступает ток только одной фазы I _а или I _с:

I⁽²⁾_p = I_ф, (1.7)

где I_ф = I_a или I_ф = I_c.

Из (1.5а) - (1.7в) следует, что данная схема по сравнению со схемами полной и двухфазной звезды имеет худшую в раз чувствительность при КЗ между фазами АВ и ВС.

Рисунок 1.5 - Схема соединения ТТ Рисунок 1.6 - Схема соединения

ТТ на разность токов двух фаз в фильтр токов нулевой

последовательности

Трансформаторы тока устанавливаются на трех фазах, одноименные зажимы вторичных обмоток соединяются параллельно, и к ним под­ключается обмотка реле КА (рисунок 1.6). Ток в реле равен геомет­рической сумме вторичных токов трех фаз:

I _p = I _а + I _b + I _c = 3I₀.

Рассматриваемая схема является фильтром токов НП. Ток в реле появляется только при одно- и двухфазных КЗ на землю. Поэтому схема применяется для РЗ от КЗ на землю.

Включение реле по схеме на рисунке 1.6 равносильно его вклю­чению в нулевой провод звезды по рисунку 1.1.
