Графическая нотация IDEF0
|
|
|
|
Нотации семейства IDEF
Нотации семейства IDEF - совокупность нотаций проектирования IDEF (Integrated DEFinition), разработаная в США в начале 80-х годов 20 века по программе Integrated Computer-Aided Manufacturing. Наиболее широко применяемыми являются нотации IDEF0 и IDEF3.
Данная нотация применяется для построения функциональной/концептуальной модели системы. Диаграммы IDEF0 отображают функции/процедуры, а также потоки информации и материальных объектов. Основные объекты нотации:
- Работы (Activity). Отображают функции.
- Стрелки (Arrows).
- Стрелка входа (Input) Отображает входящие документы, материальные и информационные ресурсы, необходимые для выполнения работы. Работа может не иметь ни одной стрелки входа.
- Стрелка выхода (Output) Отображает исходящие документы, материальные и информационные ресурсы, являющиеся результатом выполнения работы.
- Стрелка управления (Control) Отображает правила, ограничения и другие управляющие воздействия. В нотации каждая работа должна иметь не менее одной стрелки управления.
- Стрелка механизма (Mechanism) Отображает те ресурсы, которые необходимы для выполнения работы, но которые не подвергаются изменению.
- Стрелка вызова (Call) специальная стрелка. Отображает обращение из работы данной модели к работе вне моделируемой системы, обеспечивает связь между моделями.
Стрелки в нотации IDEF0

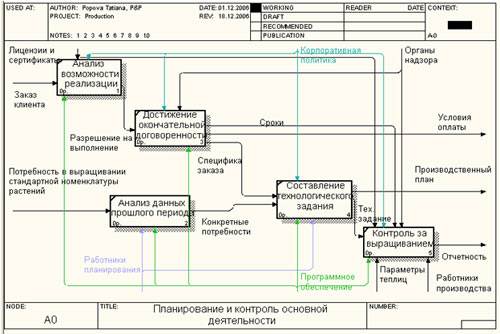

Пример декомпозиции процесса «Планирование и контроль основной деятельности растениеводческой фермы» в нотации IDEF0 средствами Bpwin
|
|
|
|
