Горизонтальные песколовки

Принцип действия основан на том, что при движении сточных воды, каждая частица перемещается горизонтально (вместе со струей) и одновременно движется вниз (под действием силы тяжести).

U₀

Для бытовых сточных вод скорость в песколовке 0,15...0,3 м/с соответственно при max и min притоке сточных вод, продолжительность пребывания 60...30 с.

При > 0,3 - выносятся минеральные загрязнения. Но даже при соблюдении этих условий выпавший песок содержит некоторые количества органических веществ. поэтому необходимо предусмотреть мероприятия по отмывке песка.

Для нормальной работы песколовок большое значение имеет своевременное удаление песка. Осевший песок сдвигается к приямку, расположенному в начале сооружений, скребками, при этом происходит его частичная отмывка. Из приямка песок удаляется гидроэлеватором или песковым насосом (если W_песка < 0,1 м³/сут допускается ручное удаление песка).

Эксплуатация этих песколовок показала,что они работают эффективно при выравнивании средних скоростей по длине песколовки, что достигается применением одиночных плоских решеток у входного устройства, выполненных из деревянных стержней шириной 15 см с прозорами 6см. Перед подачей в песковые бункера песок промывают в гидроциклонах, уста-

навливаемых над бункерами. Требуемый напор пульпы перед гидроциклонами 20 м.

Основные размеры песколовок приводятся в справочной литературе.

С прямолинейным движением воды.

шибер

шибер

L= 9, 15, 18 м. _{НАПОРНОМ ТР-ДЕ} = 1,5 2 м/с. Рабочая жидкость: на 1 м³ песка - 20 м³ воды.

С круговым движением воды.

	I - I

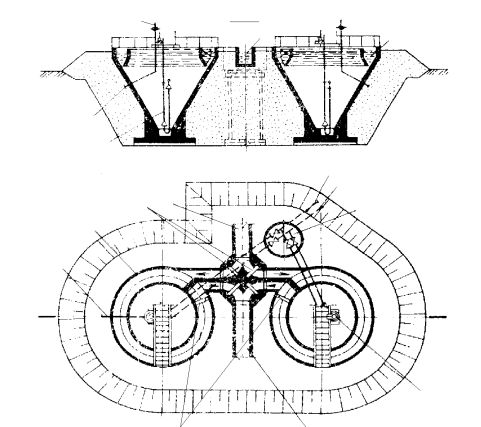

1. гидроэлеватор; 2. трубопровод отвода всплывающих примесей; 3. желоб; 4. затворы; 5. подводящий лоток; 6. пульпопровод; 7. трубопровод рабочей жидкости; 8. камера переключения; 9. устройство для сбора всплывающих примесей; 10.отводящий лоток; 11.полупогружные щиты;

I

I

Q до 60 тыс. м³/сут; L= 12 и 18 м.

Песколовка компактна. Проектируется только желоб.
