Радиальные отстойники

















трубопровод подачи сточных вод;

центральная труба;

полупогружная перегородка;

сборный лоток;

отвод очищенной воды;

трубопровод отвода осадка;

вращающаяся ферма;

скребки;

скребок для удаления всплывающих примесей;

жиросборник;

трубопровод удаления жира.

Сточная вода подаётся в центр отстойника снизу вверх и движется радиально от центра к периферии. Скорость меняется от максимального значения в центре отстойника до минимального у периферии. Плавающие вещества удаляются с поверхности воды в отстойнике подвесным устройством. Осадок с помощью скребков сдвигается в приямок отстойника. Осадок удаляется под гидростатическим давлением или насосами. Плавающие вещества отводятся в жиросборник. Осветлённая вода поступает в круговой сборный лоток. Скребки расположены так, что при движении они перекрывают друг друга. Отстойники задерживают до 60% взвешенных веществ.

Радиальные отстойники применяются при производительности очистных сооружений > 20 тыс. м3/сут. Типовые отстойники имеют 18,24,30,40 м.Согласно СНиП отношение Н/Д = 1/6 или 1/10. < 10 мм/с. При проектировании отстойников скорость необходимо проверить по формуле:

.

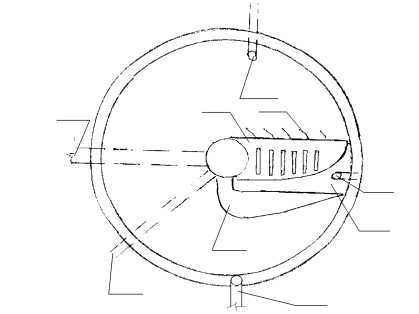

Радиальные отстойники с вращающимся водораспределительным устройством (конструкция Скирдова И.В.)











подающий лоток с щелевым днищем;

струенаправляющие лопатки;

водосборный лоток;

струенаправляющий козырёк;

сифон для удаления воды в периферийный лоток;

жиросборник;

подача сточных вод;

трубопровод удаления осадка;

отвод очищенной воды.

b
R
L

Величина b переменная b = n (R2 - L2).

n - отношение начальной ширины лотка к радиусу (n = bn/R).

n = 0,1.....0,12.

Перепад воды между отстойником и сборным лотком должен быть больше 2-х величин потерь напора в сифоне.

Расчёт аналогичен предыдущему, только kset = 0,85.

Основная масса воды в отстойнике находится в покое, поэтому осаждение происходит с такой же скоростью, как и в лабораторных условиях.

Подача воды в отстойник и отвод осветлённой воды производится с помощью вращающегося желоба, разделённого продольной перегородкой на две части. С внутренней стороны лоток ограничен перегородкой, снизу - щелевым днищем и снаружи - распределительной решеткой с вертикальными щелями, снабженной струенаправляющими лопатками.

Щелевое днище - в виде жалюзийной решетки, через поперечные щели которой провали-ваются тяжёлые частицы.

Водосборный лоток с затопленным водосливом имеет водонепроницаемые стенки и днище. Из лотка вода отсасывается сифоном в отводной наружный желоб.
