Основные сборочные единицы бытового холодильника компрессионного типа

Классификация бытовых холодильников

Бытовые холодильники классифицируют по следующим признакам:

- По способу охлаждения (типу холодильного агрегата) – компрессионные – К, абсорбционные – А и термоэлектрические (полупроводниковые) – ТЭ (в соответствии с ГОСТом 16317-87 «Приборы холодильные электрические бытовые»).

- По назначению – однокамерные для хранения охлажденных продуктов, двухкамерные – для раздельного хранения в одном шкафу охлажденных и замороженных продуктов и низкотемпературные (морозильники)- для замораживания и хранения замороженных продуктов.

- По способу установки: напольный – Ш (шкаф), в виде стола – С, настенный – Н, блочно-встраиваемый – Б.

Таким образом, компрессионный напольный холодильник объемом 200 дм³ имеет условное обозначение КШ-200.

- По степени комфортности холодильники выпускаются обычной комфортности и повышенной – П. Холодильники повышенной комфортности имеют устройство для автоматического или полуавтоматического оттаивания испарителя холодильной камеры с последующим удалением талой воды. Кроме того, в холодильниках такого типа должно быть предусмотрено одно или несколько устройств:

§ для поддержания определённой влажности в холодильной камере (или в её части);

§ для охлаждения напитков с выдачей их без открывания двери;

§ для сигнализации режимов работы холодильника;

§ для принудительного автоматического закрывания двери при открывании её на угол не более 10⁰;

§ для ограничения угла открывания двери, предотвращающего удар её о стену;

§ для перестановки полок по высоте с интервалом не более 50 мм или выдвигании загруженной полки на расстояние не менее 50 % её глубины при условии сохранения горизонтального положения.

- По условиям эксплуатации холодильники делят на два класса:

§ предназначенные для эксплуатации в районах с умеренным климатом – УХЛ (N);

§ предназначенные для эксплуатации в районах с тропическим климатом – Т.

Холодильники первого класса рассчитаны на работу в условиях температуры окружающего воздуха не выше 32⁰С. (при более высокой температуре их эксплуатационные показатели значительно ухудшаются).

Холодильники тропического класса предназначены для работы в условиях влажного тропического климата и температуры окружающего воздуха до 43⁰С. Их изготовляют с усиленным теплоизоляционным ограждением холодильной камеры и повышенной защитой от коррозии отдельных частей.

- Современные холодильники различают также в зависимости от температуры в морозильном (низкотемпературном) отделении или морозильной камере и маркируют звёздочками «*». Маркировку наносят на дверцу холодильника или морозильного отделения. Каждая звёздочка означает –6⁰С. Холодильники выпускают с одной, двумя и тремя звёздочками, что соответствует температуре в низкотемпературном отделении –6, –12, –18⁰С.

Современный бытовой компрессионный холодильник представляет собой конструкцию, состоящую из холодильного шкафа, холодильного агрегата, элементов электрооборудования и автоматики. В качестве хладагента применяют хладон (фреон) R12 или озонобезопасный хладон R134а.

Шкаф холодильника состоит из следующих элементов: корпус, холодильная камера, дверь и теплоизоляция.

Корпус является несущей конструкцией, поэтому должен быть достаточно жестким.

Для изготовления корпуса применяется стальной лист толщиной 0,7 – 0,9мм. Герметичность шкафа обеспечивается пастой ПВ-3 на основе хлорвиниловой смолы. Поверхность шкафа фосфатируют, затем наносят грунт МЧ-042, ГФ-0119 или другой, а затем и двухслойное покрытие эмалью белого цвета марок ЭП-148, МЛ-12-01, МЛ-242, МЛ-283 и др. Окрашивают шкафы с помощью краскопультов или в электростатическом поле. В шкафах холодильников, имеющих сервировочный столик, верхнюю плоскость шкафа покрывают полиэфирным лаком.

Камеры у морозильников и камеры низкотемпературных отделений двухкамерных холодильников металлические – из алюминия или нержавеющей стали, в современных холодильниках иногда из пластмассы.

Стальные камеры более долговечны, гигиеничны, но они увеличивают массу холодильника и требуют особых способов крепления к наружному корпусу для наиболее эффективной теплоизоляции от окружающей среды.

К преимуществам пластмассовых камер относятся простота и высокое качество при изготовлении, малый коэффициент теплопроводности, меньшая масса. Однако такие камеры подвергаются быстрому старению, со временем теряют товарный вид, менее долговечны и менее прочны по сравнению с металлическими.

В холодильниках с пластмассовыми камерами отпадает необходимость в установке по периметру дверного проёма накладок, закрывающих теплоизоляцию, так как роль накладок выполняют отбортованные края камеры.

Сосуды для фруктов, мяса и других продуктов изготовляют из полистирола или полиэтилена литьем под давлением.

Дверь холодильника включает наружную и внутреннюю панели, теплоизоляцию между ними и уплотнитель.

Двери наружных шкафов холодильников изготовляют из стального листа толщиной 0,8 мм методом штамповки и сварки. В некоторых моделях холодильников двери выполняют из древесностружечной плиты или ударопрочного полистирола.

Панели двери делают также из ударопрочного полистирола методом вакуумного формирования. Толщина листа 2 – 3 мм.

Дверь холодильника должна прочно прилегать к проёму, иначе тёплый воздух будет проникать внутрь камеры. Для обеспечения герметичности внутреннюю сторону двери по всему периметру окантовывают магнитным уплотнителем разного профиля. В холодильниках старого выпуска применялись резиновые уплотнители баллонного типа.

Двери в закрытом положении удерживаются с помощью механических (чаще куркового типа) или магнитных затворов.

Механические курковые и секторные затворы дверей применялись в более ранних моделях холодильников. В курковых затворах (рис. 1.3) запорной частью служит ролик, закреплённый на рычаге спуска.

Перемещение рычага с роликом при открывании и закрывании двери происходит под действием перекидной пружины, которая фиксирует рычаг спуска как в открытом, так и закрытом положении. При открывании и закрывании двери холодильника происходит переброс пружины рычагом из одного крайнего положения в другое.

Секторный затвор (рис. 1.4) позволяет открывать дверь без воздействия на него ручкой, которая жестко закреплена на двери. При открывании и закрывании двери имеющаяся перекидная пружина перебрасывает запорный сектор через рычаг. Запорные рычаги, как правило, входят в зацепление с собачкой, закреплённой в шкафу. Положение можно регулировать, т.е. перемещать её для того, чтобы было обеспечено надёжное зацепление при закрывании двери.

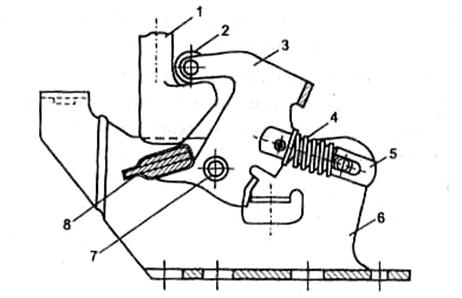

1 – личинка; 2 – ролик; 3 – рычаг спуска; 4 – перекидная пружина; 5 – рычаг перекидной пружины; 6 – корпус затвора; 7 – ось рычага спуска; 8 – упорная площадка

Рис. 1.3. Курковый затвор

1 – личинка; 2 – ролик личинки; 3 – запорный сектор; 4 – ось опорного сектора; 5– перекидная пружина; 6 – корпус затвора; 7 – рычаг перекидной пружины

Рис. 1.4. Секторный затвор

В качестве уплотнителей в холодильниках с курковыми и секторными затворами применяют пищевую резину баллонного типа.

Магнитные затворы в настоящее время наиболее распространены. Они дают возможность располагать ручку на разной высоте двери, исходя из требований удобства и технической эстетики.

Магнитные затворы представляют собой магнитную вставку (рис. 1.5), помещённую в уплотнительный профиль на внутренне панели двери. Профиль уплотнителя изготовлен из пластика или поливинилхлорида. При закрывании двери уплотнитель плотно притягивается к металлическому корпусу. Исходным сырьём для получения магнитных материалов служит феррит бария ВаО в смеси с каучуками или полихлорвиниловыми и другими смолами. Изготовленные ленты эластичного магнита намагничивают в магнитном поле. Намагниченные ленты обладают остаточной магнитной индукцией 0,11 – 0,12 Тл.

1 — баллон для магнитной вставки; 2 — магнитная вставка, 3 — баллон «гармошка»

Рис. 1.5. Уплотнитель с магнитной вставкой

В настоящее время в магнитных вставках применяются профили прямоугольного сечения, изготовленные из эластичных многокомпонентных ферритонаполненных композиций.

Таким образом, в холодильниках с механическим затвором плотное закрывание двери достигается благодаря сжатию профиля резинового уплотнителя. В холодильниках с магнитным затвором уплотнитель притягивается к шкафу силой притяжения магнита, при этом профиль уплотнителя растягивается.

Теплоизоляцию применяют для защиты холодильной камеры от проникновения в неё тепла окружающей среды. Её прокладывают между стенками, между верхом и дном холодильного шкафа и холодильной камеры, а также под внутренней панелью двери. Качество шкафа во многом определяется свойствами теплоизоляции. От теплоизоляционных материалов требуется, чтобы они обладали низким коэффициентом теплопроводности, небольшой объёмной массой, малой гигроскопичностью, влагостойкостью, были огнестойкими, долговечными, дешёвыми, биостойкими, не издавали запаха, а также были механически прочными.

Для теплоизоляции шкафа и двери холодильников ранее применялось штапельное стекловолокно МТ-35, супертонкое стекловолокно СТВ и минеральный войлок. В настоящее время в качестве теплоизоляционных материалов получили распространение такие как пенополистирол и пенополиуретан, которые обладают более низкой теплопроводностью. Это позволило уменьшить толщину стенок шкафа холодильника и увеличить его объем и полезную площадь.

Пенополистирол является синтетическим теплоизолирующим материалом. Он представляет собой лёгкую твёрдую пористую газонаполненную пластмассу с равномерно распределёнными замкнутыми порами. Теплоизоляцию из пенополистирола получают вспениванием жидкого полистирола.

Пенополиуретан – это пенопласты мелкопористой жесткой структуры, полученные путём вспенивания полиуретановых смол с применением соответствующих катализаторов и эмульгаторов.

Для повышения теплозащитных свойств в качестве вспучивающего газа применяют хладон R11 и др. Процесс пенообразования и затвердевания пены происходит в течение 10 – 15 минут при температуре до 5⁰С.
