Электроконтактные манометры
Медь.
К достоинствам меди, применяемой дл изготовления чувствительных элементов технических термометров сопротивления типа ТСМ следует отнести дешевизну, простоту получения тонкой проволоки в различной изоляции.
Линейный характер зависимости сопротивления от температуры является её достоинством. К числу недостатков следует отнести малое удельное сопротивление (ρ=1,7×10-8 Ом·м) и интенсивную окисляемость при невысоких температурах.
Термометры сопротивления с ЧЭ, изготовленными из медной проволоки диаметром 0,1 мм, изолированной эмалью, могут быть использованы для длительного измерения температуры не выше 100 оС, а из медной проволоки с кремнийорганической или винифлексовой изоляцией – до 180 оС.
Медные термометры сопротивления типа ТСМ согласно ГОСТ 6651-59 могут применяться для длительного измерения температуры от -50 до 180 оС.
Схема устройства платинового термометра сопротивления.
1 – каркас
2 – платиновая спираль
3 – выводы
4 – оболочка
Каркасы изготавливают из кварца, керамики и т.д. Для изготовления оболочки (гильзы) используют плавленый кварц, металл или стекло, в зависимости от назначения термометра. Обычно гильза термометра герметична и заполнена сухим гелием, азотом или воздухом под давлением 0,02 МПа (0,2 кгс/см2) в зависимости от назначения. Диаметр гильзы равен 5÷6 мм., а длина ЧЭ L=50÷100 мм..
Электроконтактные приборы применяют при автоматизации технологических процессов в схемах сигнализации, устройствах тепловой защиты агрегатов и ряде других устройств. Электроконтактные приборы выпускают обычно с показывающим отсчетным устройством, поэтому они могут быть использованы одновременно для целей измерения и сигнализации избыточного или вакуумметрического давления.

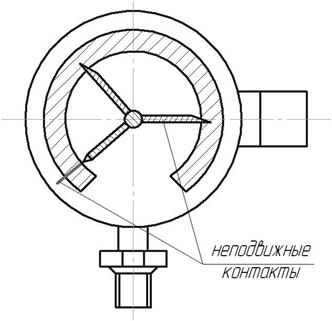

Приборы этого типа изготовляют в виде манометров, мановакууметров и вакуумметров. В электроконтактном манометре типа ЭКМ в качестве упругого чувствительного элемента используется одновитковая трубчатая пружина.
Электроконтактные манометры ЭКМ выпускают с верхними пределами измерений от 1 до 1600 кгс/см2.
|
|
