Терминалы и принципы преобразования информации

Частотный номеронабиратель. Этот способ набора номера отличается тем, что информа­ция о набранном номере передается с помощью комбинации двух частот. Такой способ переда­чи ускоряет набор номера и, как будет показано в дальнейшем, уменьшает вероятность ошибки при передаче цифр набранного номера. Комбинации частот и их закрепление за номерами по­казаны на рис. 10. Код образуется с помощью двух групп частот, для образования комбина­ции из каждой группы берется по одному сигналу. Тогда закрепление частот будет следующее:

Рис. 10. Распределение частот в номеронабирателе

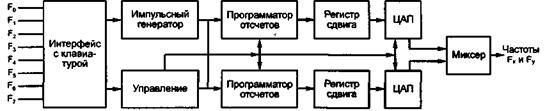

Генераторы и связь с клавиатурой. Многочастотный генератор (рис. 11) синтезирует частоты с помощью цифровых отсчетов. Программатор отсчетов по командам управления вы­рабатывает цифровые значения, соответствующие амплитуде сигнала в данной временной точке, и они последовательно через регистр сдвига поступают на цифро-аналоговый преобра­зователь ЦАП. На его выходе получается аналоговый сигнал, который передается в линию.

Рис. 11. Многочастотный генератор для двухчастотного набора: F, — частота из группы нижних частот; Fy — частота из группы высших частот

При использовании цифрового тракта сигнал вводится прямо в цифровой тракт без цифро-аналогового преобразования.

На рис. 12 показана связь генератора с клавиатурой. При нажатии одной клавиши сиг­нал запуска подается на два входа многочастотного генератора.

Время между двумя цифрами зависит от скорости набора номера абонентами. Поэтому нормировать длительность посылки и паузы невозможно. Они определяются приборами станции по факту смены одной из частот.

Рис. 12. Клавиатура двухчастотного набора и ее связь с многочастным генератором

На станции приборы приема номера должны быть рассчитаны на прием как импульс­ных, так и частотных сигналов абонентского номера.
