Класифікація ВЕУ

1) за розташуванням вала: - з горизонтальним валом;

- з вертикальним валом.

2) за швидкохідністю: - тихохідні;

- швидкохідні,

3) за призначенням: ВЕС; водопідйомні; помел зерна.

На рис. 3.2 дана класифікація ВЕУ за американськими джерелами [2].

а) ВЕУ з горизонтальним валом: 1 - одно-, 2 - двох-, 3 - трьохлопатева, 4 – багатолопатева;

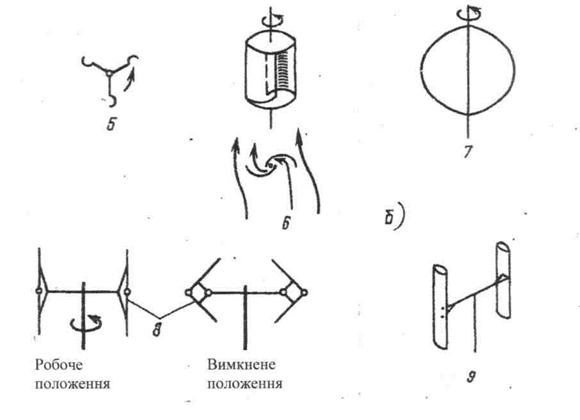

б) ВЕУ з вертикальним валом: 5 - чащечний ротор (анемометр),

6 - ротор Савоніуса, 7 - ротор Дар'є, 8 - ротор Масгрува,

9 - ротор Еванса.

Рис. 3.2. – Класифікація ВЕУ [2]

Рис.3.3 Будова ВЕУ з крильчастим вітроколесом

а) - з хвостовою лопаттю і б) - з віндрозою: 1- вітроколесо, 2 - головка,

3 - ферма хвоста, 4 - хвостова лопать, 5 - верхній редуктор, 6 - башта,

7 - вертикальний вал, 8 - нижній редуктор, 9 - лопать, 10 - мах, 11 - віндроза.

а) б)

Рис.3.4 - Схема регулювання швидкості обертання ВК:

а - ексцентричною посадкою вісі ВК; б - боковою лопатою.
