Журнал тахеометрической съемки

Камеральная обработка полевых материалов и составление плана тахеометрической съемки.

Камеральные работы при тахеометрической съёмке включают в себя:

1) проверку полевых журналов измерений; 2)вычисление плановых и высотных координат (X, У, Н) точек съёмочного обоснования станций; 3) вычисление отметок реечных точек (съёмочных пикетов) снятых на каждой станции; 4) составление топографического плана местности.

Проверка записей и вычислений в полевых журналах производится в две руки (наблюдателем и его помощником).

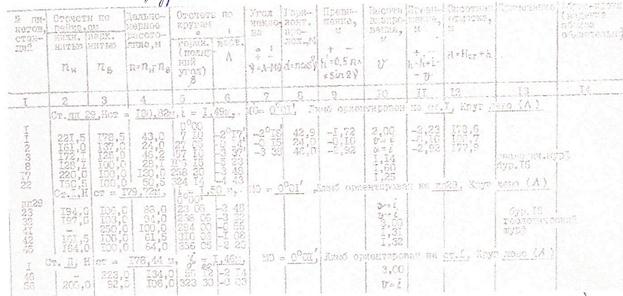

Обработку журнала тахеометрический съёмки (см. табл. 6.4) ведут в следующем порядке;

1. Вычисляют угол наклона ν и заносят его в графу 7 табл.6.4

2. По разности отсчетов и между дальномерными нитями (графа 4)

определяют горизонтальное проложение d (линий от реечннх точек до станции, пользуясь тахеометрическими таблицами или по выше приведённым формулам. Заносят его в графу 4 табл. 6.4.



Вычисленные значения заносят в графы 9 (h1) и 2 (h) табл.6.4. Вычисляют высоты Hi реечных (пикетных) точек Hj = НСт + hi и записывают их в графу 12 табл. 11 здесь НСт - отметка станции, с которой снята данная точка;

hj - превышение, i -ой реечной точки над станцией.

Построение плана тахеометрической съёмки состоит из накладки опорного теодолитного хода по координатам его вершин и нанесения на план, ситуации и рельефа местности по результатам съемки подробностей.

Составление плана в горизонталях включает:

-построение координатной сетки;

-нанесение пунктов (точек) высотно-теодслитных ходов по координатам их вершин;

-нанесении е пикетов с целью построения контуров и рельефа местности -поданным тахеометрического журнала (табл. 6.4 и абриса (рис.6.4)нанесение горизонталей;

-оформление плана.

Рассмотрим построение части плана тахеометрической съемки

(рис.6.9).

План участка проектируемой железной дороги.

Проведение горизонталей между соответствующими точками плана с известными высотными отметками осуществляют графическим интерполированием; его выполняют только по направлениям, отмеченным в абрисе стрелками.

Для облегчения восприятия рельефа и определения отметок точек на плене каждая десятая (при высоте сечения рельефе 0,5; 1,0; 2,0; 2,5) или каждая пятая горизонталь (при высоте сечения 5;10;20;40; 80) проводится утолщенной. Например при высоте сечения 2,5 м утолщают каждую кратную 25 м горизонталь.

Горизонтали обводят тонкими линиями тушью светлокоричневого цвета (жженой сиеной) толщиной 0,5 мм, а в разрывах утолщенных горизонталей, тем же цветом подписывают их высотные отметки; при этом верх цифры должен быть обращен к вершине ската. Утолщение горизонтали обводят толще обычных в 2,5 раза. На замкнутых горизонталях и в местах, гдемогут возникнуть затруднения в чтении рельефа, ставят берг-штрихи. У характерных точек рельефа (вершина холма, дно котловины или седловины повороты и разветвления линий водоразделов и тельвегов, урезы воды рек, ручьев и водоемов и т.п.) на плане подписывают их отметки.



Графическое интерполирование горизонталей проводитсях спомощью листа миллиметровой бумаги; палетки, вычерченной на прозрачной кальке; при помощи треугольника и линейки с миллиметровой шкалой и т.д.

В практике вместо миллиметровки для графического интерполирования часто используют палетку-восковку (кальку) с рядом параллельных линий, проведенных через равные промежутки 2-10 мм (например, через 0,5 или 1 см). Линии оцифровываются согласно выбранной высоте сечения рельефа и отметкам точек плана, между которыми производится интерполирование. Подписывают эти линии отметками, кратными высоте сечения рельефа, в порядке возрастания от самой малой до самой большой. Пусть самая малая отметка на плане 149,5 м, самая большая 153,0 м. и высота сечения рельефа равна 0,5 м.Для интерполяции по линии MN ( рис.6.9) изготовленную таким образом палетку накладывают на план так, чтобы одна из точек, например М, заняла положение между параллельными линиями палетки соответственно своей отметке 151,8. Проколов осторожно восковку (кальку) в намеченной точке и удерживая острие иглы измерителя в ней, поворачивают восковку, вокруг иглы так, чтобы точка N, видимая через кальку, расположилась между линиями 150,0 и 150,5 и заняла положение, соответствующее её отметке 150,1.

Рис.6.9. Графическое интерполирование горизонталей; а - с помощью миллиметровки; б - с помощью палетки.



Закрепив в этом положении палетку, перекалывают иглой измерителя (или накалывают острием карандаша) на план точки т, r, t пересечения линий воскового линией MN плана и подписывают их отметки (равные отметкам соответствующих параллельных линий).

Аналогично проводится интерполяция по всемостальным направлениям, указанным стрелками в абрисе.

В настоящее время тахеометрическая съемка выполняется тахеометрами автоматами японской фирмы SOKKIΛ(SET 10,SET 120, SET 510 и др.), американской фирмы TRIMBLE -типа TS 5605S, TS5603S и др.
