Лекція № 4. Железобетонные фермы применяют при пролетах 18, 24 и 30, при шаге 6 или 12 м

Фермы

Железобетонные фермы применяют при пролетах 18, 24 и 30, при шаге 6 или 12 м. В железобетонных фермах в сравнении со стальными расход металла почти вдвое меньше, но трудоемкость и стоимость изготовления не­много выше. При пролетах 36 м и больше, как правило, применяют стальные фермы. Однако технически возмож­ны железобетонные фермы и при пролетах порядка 60 м и более.

При скатных, малоуклонных и плоских покрытиях применяют железобетонные фермы, отличающиеся очер­танием поясов и решетки. Различают следующие основ­ные типы ферм: сегментные с верхним поясом ломаного очертания и прямолинейными участками между узлами (рис. XIII.37,а); арочные раскосные с редкой решеткой и верхним поясом плавного криволинейного очертания (рис. XIII.37,б); арочные безраскосные с жесткими узлами в примыкании стоек к поясам и верхним поясам криволинейного очертания (XIII.37, в); полигональные с параллельными поясами или с малым уклоном верхнего пояса трапециевидного очертания (XIII.37,г); полиго­нальные с ломаным нижним поясом (ХШ.37,д).

Рис. XI11.37. Конструктивные схемы железобетонных ферм

Рис. XIII.38. Эпюры моментов в верхнем поясе арочной фермы

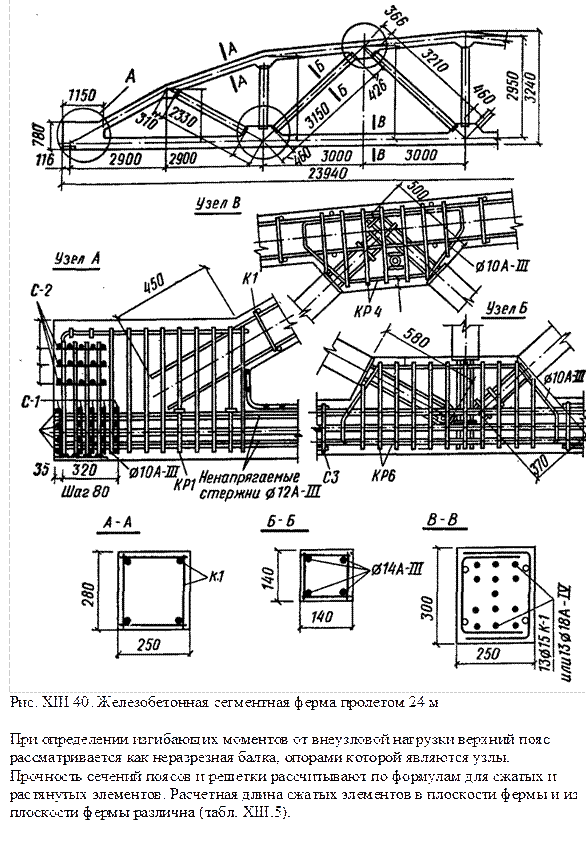

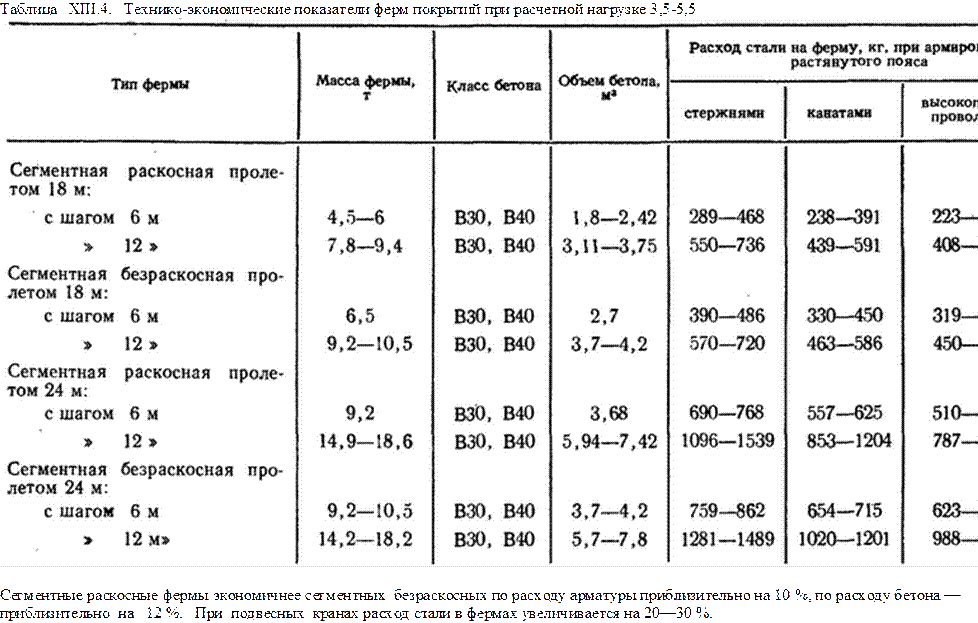

Высоту ферм всех типов в середине пролета обычно принимают равной 1/7 – 1/9 пролета. Панели верхнего поя­са ферм, за исключением арочных раскосных, проектиру­ет размером 3 м с тем, чтобы нагрузка от плиты покры­тия передавалась в узлы ферм, и не возникал местный изгиб. Нижний растянутый пояс ферм всех типов и рас­тянутые раскосы ферм некоторых типов проектируют предварительно напряженными с натяжением арматуры, как правило, на упоры.

Наиболее благоприятное очертание по статической работе имеют сегментные и арочные фермы, так как очер­тание их верхнего пояса приближается к кривой давления. Решетка этих ферм слабоработающая (испытывающая незначительные усилия), а высота на опорах срав­нительно небольшая, что приводит к снижению массы фермы и уменьшению высоты наружных стен.
