Вынос в натуру проектных отметок, линий и плоскостей

Все отметки, указанные в проекте сооружения, даются от уровня «чистого пола» или какого-либо другого условного уровня. Поэто­му предварительно их необходимо перевычислить в систему, в которой даны высоты исходных реперов.

Для выноса в натуру точки с проектной отметкой Н _пр, устанавли­вают нивелир примерно посредине между репером с известной отметкой Н _Рп и выносимой точкой (рис. 5). На исходном репере и выносимой точке устанавливают рейки, взяв отсчет а по рейке на исходном репере, определяют горизонт прибора

Н _ГП = Н _Рп + a. (9.6)

Для контроля желательно аналогичным образом проверить зна­чение Н _ГП по другому исходному реперу.

Чтобы установить точку на проектную отметку Н _пр, необходи­мо знать величину отсчета b по рейке на определяемой точке. Можно записать, что

b = Н _ГП - Н _пр =Н р_п + а - Н _пр. (9.7)

Вычислив отсчет b,рейку в точке на проектной поверхности поднимают или опускают до тех пор, пока отсчет по среднему штриху зрительной трубы нивелира не будет равен вычисленному. В этот момент пятка рейки будет соответствовать проектной высоте.

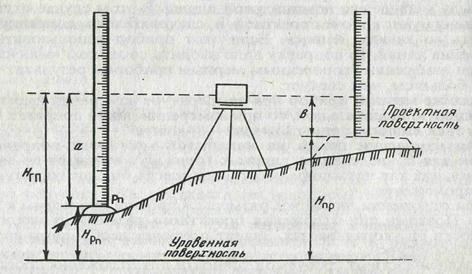

Рис. 5. Схемавыноса в натуру проектной отметки

Для контроля, нивелируя обычным способом, определяют фак­тическую отметку вынесенной точки и сравнивают ее с проектной, ц случае недопустимых расхождений работу выполняют заново.

Если необходимо передать проектные отметки точек, лежащих _в одной вертикальной плоскости (на стенах, колоннах и т. п.), то поступают следующим образом. На вертикальной плоскости от­мечают проекцию среднего штриха сетки, т. е. фиксируют горизонт прибора. Затем, отмеряя вверх или вниз от этой линии соответст­вующее превышение, отмечают проектную отметку точки. Проектная отметка точки может быть установлена в натуре путем, аналогичным редуцированию. Для этого выносимую точку приближенно устанавливают на проектную высоту. Нивелировани­ем определяют превышение Н между приближенно установленной точкой и исходным репером. Полученную величину сравнивают с проектной h _пр, вычисленной как h _пр = Н _пр - Н р_п. С учетом знака разности h _пр – h изменяют высоту точки, добиваясь, чтобы h _пр = h. Этот способ более трудоемкий и применяется, когда производят бетонирование до проектной отметки или поднимают конструкцию путем последовательного подбора подкладок.

Для построения в натуре линий проектных уклонов используют нивелиры, теодолиты, а также лазерные приборы. Сначала конеч­ные точки линии АВ (рис. 6) устанавливают на проектные отмет­ки. Если дана отметка только одной точки, например А, и проект­ный уклон i, то отметку другой точки В можно вычислить по формуле

Н_B = Н_А +i ∙ l_АВ,(9.8)

где l_AB - проектное расстояние АВ; i - уклон.

На точках А и В устанавливают нивелирные рейки. Затем, наклоняя нивелир двумя подъемными винтами (или элевационным винтом), методом приближений добиваются, чтобы отсчеты по рейкам стали одинаковыми.

Рис. 6. Схемы построения линий проектного уклона

В этом случае визирная линия зрительной трубы нивелира будет иметь проектный уклон. Далее устанав­ливают рейку в створе линии АВ (например, через 5 м), добиваясь, чтобы отсчет по ней был равен отсчету на конечные точки. Пятка рейки будет определять точку линии проектного уклона. Эти точки фиксируют колышками соответствующей высоты.

При использовании теодолита его устанавливают в начальной точке с проектной отметкой и измеряют высоту прибора (рис. 6). На вертикальном круге с учетом места нуля устанавливают отсчет в градусной мере, равный проектному уклону. Линия визиро­вания зрительной трубы теодолита будет фиксировать угол наклона ν, соответствующий проектному уклону. Затем, отметив на рейке или вехе высоту прибора, выполняют те же операции, что и при использовании нивелира.

С меньшей точностью линию проектного уклона (например точки А, В, С) можно вынести при помощи трех визирок одинаковой длины (рис. 7).

Две визирки задают опорную линию заданного уклона. В эту линию глазомерно вводят третью визирку, основание которой бу­дет фиксировать точку линии проектного уклона.

Рис. 7. Схема построения линии проектного уклона при помощи визирок

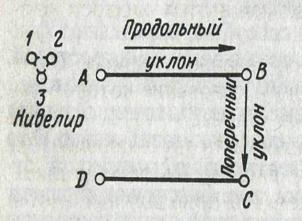

Для вынесения в натуру проектной плоскости устанавливают на проектные отметки точки А, В, С, D. Действуя подъем­ными винтами нивелира, добиваются методом приближений, чтобы отсчеты на всех четырех точках были равны между собой, т. е. чтобы линия визирования была параллельной заданной проектной плоскости. При установке на тот же отсчет рейки в любой точке внутри фигуры АВСD пятка ее будет лежать в проектной плоскости.
