Ориентирование на местности

Лекция № 17.



Ориентированием на местности называется совокупность действий по определению своего положения (точки стояния) среди окружающих географических объектов, определению направлений стран света (сторон горизонта) и пути следования.

Исследования географической среды и природных ресурсов связаны с передвижением по незнакомой и часто малообжитой местности, ориентирование на которой представляет серьезную задачу. В задачи курса топографии главным образом теоретическое изучение методов ориентированияна незнакомой местности и выработка первоначальных навыков в использовании топографической карты и компаса.

Сущность ориентирования сводится к опознаванию окружающих местных предметов, определению местоположения точки стояния, направлений и расстояний до тех или иных ориентиров. Для безошибочного и быстрого ориентирования на местности весьма важны навыки в определении расстояний и направлений простейшими способами.

Ориентирование на местности может быть общим и детальным.

Общим ориентированием называется ориентирование при котором известно направление движения, район местонахождения, расстояние до ближайшего ориентира по маршруту или время, необходимое для определения этого расстояния. Общим ориентированием ограничиваются в случаях, когда нет нужды в детальном изучении местности и точном представлении о положении точки стояния относительно окружающих ориентиров.

Детальным ориентированием называется ориентирование при котором точно определяется положение точки стояния, направления сторон горизонта и пути следования, опознаются окружающие географические объекты и определяется их положение. Детальное ориентирование устанавливается и сохраняется при изучении местности или ее элементов в натуре, полевых географических исследованиях и специальных съемках, нанесении различных объектов на топографические карты и т.д.

При движении по незнакомой местности детальная ориентировка необходима в исходном и конечном пунктах маршрута, у промежуточных ориентиров на поворотах пути, на перекрестках дорог и, случаях, когда возникает угроза заблудиться или есть необходимость в изучении тех или иных особенностей местности. Непрерывное сохранение детальной ориентировки резко снижает скорость движения и вызывает необходимость в частых остановках для определения расстояний, направлений и отождествления карты с местностью. Поэтому целесообразно постоянно сохранять общую ориентировку, а к детальной переходить только по мере надобности.

Ориентирами обычно называют выдающиеся, хорошо заметные местные предметы, с помощью которых легко разобраться на местности. Ориентиры подразделяются на точечные, линейные и площадные.



Точечные ориентиры - это предметы, изображающиеся на топографических картах внемасштабными условными знаками (башни, трубы, строения и т.д.) или точки пересечения линейных объектов и изломы контуров, выражающихся в масштабе карты (перекрестки дорог, просек и канав).

Линейные ориентиры - это предметы, изображающиеся на топографических картах линейными условными знаками (дорога всех классов, реки, каналы, берега и т.д.).

Площадными ориентирами считаются объекты с хорошо выраженными контурами, занимающими определенную, сравнительно небольшую площадь (колки, небольшие леса, реки, озера, болота, населенные пункты и т.д.).

В процессе ориентирования применяются простейшие способы определения расстояний: промер шагами, на глаз, по линейным и угловым величинам предметов, по времени и скорости движения.

Промер шагами - наиболее простой и точный из перечисленных способов. Двигаясь от одного ориентира к другому, считают пройденное число пар шагов. Для перехода от измеренных пар шагов к метрам нужно знать длину пары шагов. Она определяется посредством промера шагами линии, длина которой известна (не менее 200-300м.). Эту линию промеряют шагами 2-3 раза и из полученных результатов вычисляют среднее арифметическое. Например, линия длиной400м.промерена 3 раза и получены результаты 300, 285 и 292 п.ш. Длина одной пары будет:





Среднее арифметическое из трех измерений:



1 п.ш.= (1,33+1,40+1,37):3= 1,37



Точность измерений линий шагами зависит от тренировки мерщика и характера местности. при ровном, хорошо выверенном шаге на ровной местности ошибка измерения редко превышает 2-5% пройденного расстояния.

Глазомерное определение - самый быстрый, но требующий большой тренировки способ определения расстояний. Для этого нужно научиться определять в первую очередь расстояния с круглым числом сотен и десятков метров. Закрепив в зрительной памяти представления о таких расстояниях, можно в дальнейшем использовать их как эталоны при производстве глазомерных определений. Измеряемое расстояние при глазомерном измерении мысленно сравнивают с запечатленным в памяти эталоном.

Относительная ошибка глазомера возрастает с увеличением длины измеряемой линии. Поэтому для проверки и уточнения результатов глазомерных определений больших расстояний их делят на равные части. Например, находят какой-либо объект на середине большого расстояния, определяют до этого объекта расстояние и удваивают его.

Более грубую оценку расстояний можно сделать по степени видимости того или иного объекта. Например, населенный пункт виден на расстоянии 10-12 км., отдельный дом - 4-5 км., отдельное дерево - 2-3 км., телеграфный столб - 1 км., голова человека - 400 м. На оценку расстояний влияет освещенность и характер местности, контраст рассматриваемых объектов с окружающим фоном, размеры объектов и их количество и некоторые другие факторы.

Определение расстояний по линейным размерам предметов, расположенных на местности дает более точные результаты, чем глазомер. Сущность этого способа заключается в следующем.

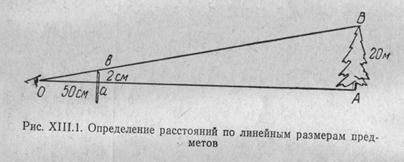

Наблюдатель держит линейку перед собой перпендикулярно лучу зрения, на расстоянии вытянутой руки (приблизительно 50 см.) и определяет на ней величины отрезка ab, закрывающего наблюдаемый объект. Пусть высота наблюдаемого дерева известна AB=20м. на линейке отрезок ab=2см. Тогда:







Относительная ошибка определения зависит от величины расстояния, размера наблюдаемого объекта и опыта наблюдателя. Она колеблется в пределах 5-10%.

Определение расстояний по времени и средней скорости движения применяется как вспомогательный способ для контроля пройденного пути при общем ориентировании. При движении все расчеты производятся по времени и скорости движения.



Определение расстояний при ориентировании на местности.

На местности стороны горизонта и направления на ориентиры определяются:

- с помощью компаса,

- по небесным светилам

- по естественным приметам.



Наибольшим распространением пользуется обычный компас и компас Андрианова.

Компас состоит из круглой коробки, в центре которой на острие вращается стальная намагниченная стрелка. Она имеет форму ромба, один из концов стрелки, направленный на север называется северным, а направленный на юг - южным. Они могут различаться цветом или формой стрелки. На дне коробки помещен лимб компаса, разделенный двумя взаимно перпендикулярными диаметрами на четыре части. Концы диаметров обозначены буквами С, Ю, В, З, что соответствует основным сторонам горизонта. На лимбе компаса нанесены деления ценой 5-15о, от 0о до 360о по ходу часовой стрелки. Начало отсчета совпадает со штрихом обозначенным буквой С.


Перед измерением магнитного азимута нужно освободить стрелку и дать ей успокоиться, после чего поворотом корпуса совместить северный конец стрелки со штрихом С. Эта операция называется ориентированием компаса. Далее по делениям лимба на глаз берется направление на ориентир и обеспечивается значение магнитного азимута. У компаса Андриановадля этой операции используется поворотная крышка с визирами, которые направляются на ориентир.


Определение направлений стран света возможно по Солнцу, звездам, часам (механическим), естественным предметам. Большинство естественных предметов имеют особенности, которые связаны с разной степенью освещения Солнцем и соответственно с получением тепла.

Надежное ориентирование на местности обеспечивается применением топографической карты. Выбор карты зависит от скорости движения, протяженности маршрута и т.д. При пешем передвижении используют карты масштабов 1:25 000 - 1:50 000, на автомобиле - 1:100 000 - 1:200 000.

Ориентирование по карте заключается в:

- ориентировании самой карты,

- определении точки стояния,

- сличении карты с местностью.

Целью ориентирования карты является приведение карты в положение, когда совпадают линии картографического изображения с положением соответствующей линии на местности.

Ориентирование карты может быть выполнено:

- по линиям местности,

- визированием на ориентир или по компасу.

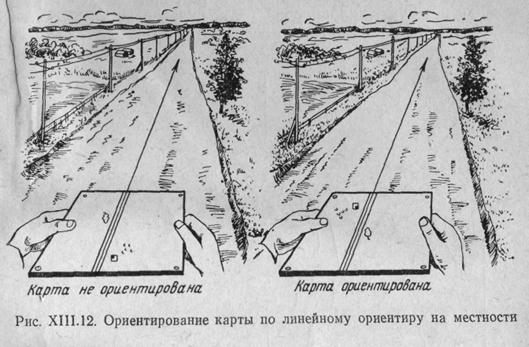

Ориентирование карты по линиям местности применяется при расположении точки стояния на каком-либо прямолинейном объекте (дороге, просеке, линии электропередачи). Для ориентирования карту поворачивают так, чтобы направление изображения объекта совпало с его направлением на местности.



Ориентирование карты по направлению (визированием на ориентир) применяется в тех случаях, когда известно положение точки стояния и в поле зрения наблюдателя имеется надежный ориентир. Для ориентирования визирную линейку прикладывают к изображению токи стояния и ориентира, затем совмещают направление ребра линейки с направлением на ориентир.

Ориентирование карты по компасу чаще всего применяется в лесу и в районах бедных ориентирами. Компас прикладывается к линиям координатной сетки так, чтобы направление СЮ совпало с вертикальными линиями сетки. Затем поворотом карты северный конец магнитной стрелки выводят на деление, соответствующее величине магнитного склонения.


Точка стояния определяется отождествлением карты с местностью, глазомерно по ближайшим ориентирам, промером расстояния и засечкой.

Когда наблюдатель находится около какого-либо точечного ориентира, и этот ориентир имеется на карте - точка стояния находится рядом с изображением этого ориентира.

Промеры расстояний применяют на линейных объектах при наличии точечных ориентиров и по магнитному азимуту на какой-либо объект.

На открытой местности применяется засечка при помощи визирной линейки.

Сличение карты с местностью представляет собой сравнение местных предметов с их изображением на карте. Для этого ориентируют карту, определяют точку стояния и сохраняя ориентировку, сравнивают местность с ее картографическим изображением.


Процесс сравнения карты с местностью производится по принципу - «от общего к частному». Начинают с крупных объектов, находящихся в поле зрения наблюдателя, а затем переходят к более мелким.
