Дифференциальное уравнение теплоотдачиДиф. уравнение процесса и условия однозначности. Математическое описание процесса конвективного теплообмена. Влияние размеров. Лекция №21. Влияние размеров тела на решение и вид диф. уравнений неоднозначно при одних и тех же режимных условиях. При ламинарном режиме (далее просто ЛР) как и при турбулентном (далее ТР) увеличение линейных размеров ведет к увеличению толщины теплового погранслоя и, следовательно, к увеличению коэффициента теплоотдачи a. В то же время увеличение линейных размеров может привести к переходу от ЛР к ТР, что способствует увеличению теполоодачи. При решении задачи конвективного теплообмена используется система диф. уравнений, которая основана на феноменологическом методе исследования процессов. Прежде чем приступить к рассмотрению диф. уравнений необходимо ввести ряд ограничений в постановку задачи. - Все рассматриваемые характеристики конвективного теплообмена являются непрерывными функциями координат и времени (среда является сплошной и однородной). - Все теплофизические свойства жидкости – величины постоянные и не зависящие от температуры. - Пренебрегаем сжимаемостью жидкости и все процессы считаем изобарными. - Теплообмен излучением отсутствует. Необходимо помнить, что основной задачей теории конв. теплообмена является получение зависимости для расчета коэффициента теплоотдачи. Дифференциальное уравнение теплоотдачи связывает коэффициент теплоотдачи и температурное поле движущегося потока жидкости. (1), для определения a нужно знать температурное поле жидкости t=f(x,y,z,t) откуда можем найти . Температурное поле можно определить, решая диф. уравнение переноса теплоты в потоке жидкости (диф. уравнение энергии). Z
Y Выделим в движущемся потоке жидкости, неподвижной относительно системы координат, элементарный параллелепипед dV, через грани которого теплота передается теплопроводностью и конвекцией, кроме того, в этом объеме теплота может выделяться за счет внутреннего источника теплоты qv. Если рассмотреть баланс потоков тепла, подводимого к граням и отводимого от них, то мы получим диф. уравнение энергии вида уравнения теплопроводности твердого тела. (*), где qx, qy, qz – проекции вектора плотности теплового потока на направление нормали к соответствующим граням. (Вывод этого уравнения смотрите в лекции №3). В конце XIX века Фурье одновременно с Остроградским высказал гипотезу о том, что плотность теплового потока движущейся жидкости равна сумме потоков теплоты за счет теплопроводности и конвекции. Эта гипотеза получила название гипотезы Остроградского – Фурье. (1), qТ – теплота, передаваемая за счет теплопроводности; qк – теплота, передаваемая за счет конвекции. В основе определения qТ лежит закон Фурье: (2), а теплота конвекции: (3), где r - плотность жидкости, ` W – вектор скорости движущейся жидкости, i – энтальпия жидкости. С учетом (1), (2) и (3) получаем: (4), с учетом этого: , дифференцируя полученные выражения повторно, получим: (5), кроме того, из термодинамики известно: , но так как процесс изобарный, то , и тогда: (6), подставляя (6) в (5) получаем: (7), подставляя (7) в (*), получим: (**). Как видно в уравнении четыре слагаемых в правой части. Третье слагаемое представляет собой левую часть уравнения неразрывности: , или в векторной форме div`W=0. Путем несложных арифметических операций уравнение (**) преобразуется к следующему виду: (8), или в общем виде: (9). - субстационарная производная, рассматривает полное изменение величины t как во времени, так и в пространстве. - локальная часть субстационарной производной, учитывающая только производную во времени. – конвективная часть, учитывающая изменение температуры за счет движения среды. Рассмотрим частный случай, когда `W = 0: В этом случае уравнение (9) примет вид уравнения Фурье: , таким образом, уравнение Фурье является частным случаем уравнения энергии. Из всего выше сказанного можно сделать вывод, что температурное поле потока неразрывно связано с полем скорости. Таким образом, для определения температурного поля необходимо знать поле скорости, а также необходимо дополнить систему уравнений энергии уравнением сплошности: , которое в векторном виде запишется следующим образом: , если считать, что , то , и уравнение примет вид: , . Уравнения неразрывности Навье–Стокса при постоянстве физических свойств жидкости имеет вид:
,,– проекции массовых сил на оси координат; g – ускорение силы тяжести. В общем случае считается, что физические параметры жидкости постоянны(r,с,m,l,=const), однако очень интересен случай, когда , что характерно при свободном движении жидкости. Если рассмотреть этот случай в поле сил тяжести, т.е. , то можно ограничится приближенным учетом зависимости плотности от температуры. Для упрощения направим ось Z по направлению силы тяжести:

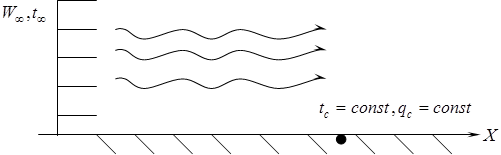

Для учета зависимости плотности от температуры вводится понятие коэффициента объемного расширения b, причем предполагается, что b=const в рассмотренном диапазоне температур. , в конечном виде , . t – текущая температура у нагретой поверхности. t0 – температура основной массы жидкости. Рассмотрим третье уравнение записанной нами системы. В отсутствии вынужденного движения изменение давления (gradP) вдоль оси oZ определяется плотностью основной массы жидкости: . При свободном движении жидкости имеем: , с учетом этого имеем: ; ; ; Последняя система уравнений называется системой дифференциальных уравнений свободного движения жидкости в поле сил тяжести. Таким образом, система д.у. конвективного теплообмена состоит из: дифференциальное уравнение теплопередачи; дифференциальное уравнение энергии; дифференциальное уравнение неразрывности; дифференциальное уравнение движения. Условия однозначности также как и для процесса теплопроводности включают в себя геометрические, физические, временные и граничные условия. Граничные условия определяют условия на поверхности теплообмена и на границах потока и содержат граничные значения переменных и их производных. ПРИМЕР:
