Пуск двигателей постоянного тока

Существует три способа пуска двигателей постоянного тока:

- прямой пуск;

- пуск с помощью пускового реостата;

- пуск от источника регулируемого напряжения.

Прямой пуск от сети применяется иногда для двигателей мощностью до 1 кВт, пусковой ток которых не превышает . В начальный момент прямого пуска при и пусковой ток определяется напряжением сети и внутренним сопротивлением якоря .

В машинах средней и большой мощности сопротивление небольшое, поэтому ток при пуске может достигать . Такие токи недопустимы по условиям коммутации и могут вызвать “круговой огонь” на коллекторе.

Рис. 1

Для снижения пусковых токов подключение двигателей средней и большой мощности к сети осуществляется через пусковой реостат (рис.1). В первый момент пуска подвижный контакт реостата устанавливается на клемму 1, и в цепь якоря вводится полное сопротивление реостата

,

а обмотка возбуждения включается в сеть, минуя пусковой реостат. Сопротивление подбирается так, чтобы пусковой ток

не превышал .

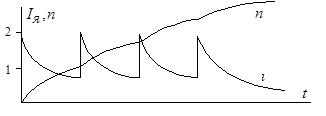

По мере разгона двигателя пусковой реостат выводится. В конце пуска подвижный контакт соединяется с клеммой 4 и якорь подключается к сети напрямую. Сопротивление пускового реостата изменяется ступенями, поэтому ток якоря при пуске пульсирует согласно выражению

.

Такой же характер имеет и кривая электромагнитного момента

.

Для повышения электромагнитного момента при заданном пусковом токе и сокращения времени пуска необходимо стремиться к тому, чтобы поток Ф был максимален. Это условие выполняется при полностью выведенном регулировочном реостате ().

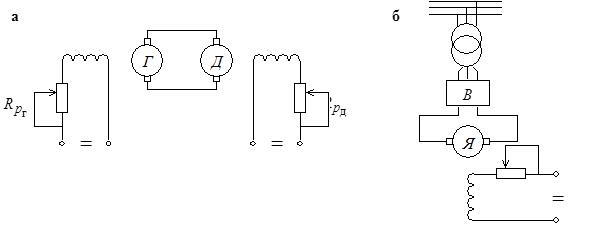

Наиболее благоприятные пусковые характеристики могут быть получены при пуске двигателя от источника регулируемого напряжения. В качестве источника регулируемого напряжения используются либо генератор постоянного тока (рис. 2, а), либо полупроводниковый выпрямитель (рис. 2, б).

Рис. 2

Такие схемы применяются одновременно и для регулирования частоты вращения двигателя, так как только в этом случае высокая стоимость источника питания окупается за счет эффекта от регулирования частоты вращения.
