Продолжение прил. 5

Эксплуатация анализатора

2.1. Порядок установки анализатора

В помещении, в котором устанавливается прибор, не должно быть механических вибраций, сильных электрических и магнит­ных полей, пыли, паров кислот и щелочей.

Не рекомендуется устанавливать прибор в вытяжной шкаф.

Не рекомендуется устанавливать прибор под прямые солнеч­ные лучи, так как сильные внешние засветки могут исказить ре­зультаты измерений.

2.2. Устройство прибора

В кюветном отделении расположены гнезда для установки светофильтров возбуждения и регистрации и стандартной кварцевой кюветы К10 (рис. 2).

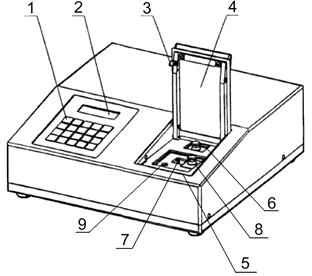

Рис. 2. Общий вид анализатора «Флю­орат-02-3М»: 1 – клавиатура; 2 – жидкокристаллический дисплей; 3 – флажок, замыкающий датчик крышки; 4 – крышка кюветного отделения; 5 – кюветное отделение; 6 – светофильтр канала возбуждения; 7 – разъем для кюветы; 8 – светофильтр канала регистрации; 9 – крепежный винт кюветного отделения

На панели управления (рис. 3) расположены буквенно-цифровые и функциональные клавиши и графический жидкокристаллический дисплей.

Буквенно-цифровая клавиатура служит для ввода необходимой информации.

Функциональные клавиши «F1», «F2» служат для регулировки контраста изображения на экране дисплея.

Функциональная клавиша «F3» служит для перехода в режим ввода и редактирования текста, переключения рус/лат регистра, входа в режим включения/отключения печати.

Рис. 3. Панель управления анализатора

Функциональная клавиша «Ent» (Enter) служит для ввода данных в память, запуска режима «Измерение» и перехода в меню нижнего уровня.

Функциональная клавиша «Esc» (Escape) служит для отмены операции и перехода в меню верхнего уровня.

Функциональные клавиши «», «→», «­» и «¯» служат для перемещения курсора по меню.

Для установки контраста изображения на экране дисплея нажмите и удерживайте клавишу «F1» или «F2» до дос­тижения желаемой четкости.

Ввести с клавиатуры можно следующие параметры:

а) название определяемого вещества;

б) метку пробы;

в) фамилию оператора (лаборанта);

г) номера используемых светофильтров;

д) значения концентраций и градуировочных коэффициентов в градуировочной таблице;

е) специальные параметры в Методах измерения «хемилюминесценция» и «фосфоресценция»;

ж) дату.
