Линейный график

Построение графиков

Как мы уже упоминали, основной предмет исследования при техническом анализе - это график изменения цены. График строится с использованием некоторых временных промежутков - интервалов времени - на которых учитываются изменения цены.

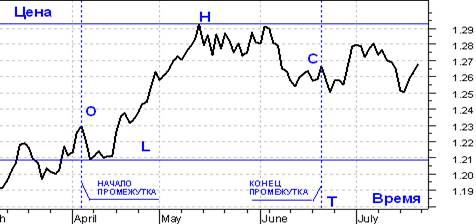

Рис.1. Изменение цены на временном интервале длиной Т.

Для любого промежутка времени Т соответствующее изменение цены можно характеризовать четверкой чисел:
O - (open) - цена открытия, или цена на начало промежутка;
H - (high) - максимальное значение цены на промежутке;
L - (low) - минимальное значение цены на промежутке;
C - (close) - цена закрытия, или цена на окончание промежутка.

На линейном графике отмечают только цену закрытия для каждого последующего интервала.

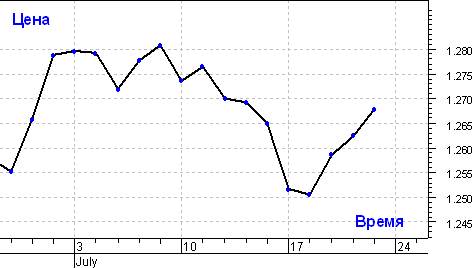

Рис.2. Линейное представление графика цен.

2. График отрезков (бары).

Рис.3. График цены в виде баров (отрезков).

На графике баров изображают максимальную цену (верхняя точка столбика), минимальную цену (нижняя точка столбика), цену открытия - черточка слева от вертикального столбика и цену закрытия - черточка справа от вертикального столбика.

Иногда используют упрощенную форму, не отображая цену открытия интервала.

3. Японские свечи.

Рис.4. График японских свечей.

Свеча состоит из прямоугольника, который рисуют между ценой открытия и ценой закрытия и называют телом свечи. Черточки от тела свечи до максимального и минимального значений цены на интервале времени называют тенью. Свечу, у которой С>O, называют бычьей свечой и рисую белым цветом. Свечу, у которой C<O, называют медвежьей свечой и рисуют черным цветом. Свечу, у которой тело свечи имеет небольшой размер по сравнению с тенью, называют доджи или дожи.
