Централизованная архитектура. Классическое представление централизованной архитектуры показано на рис

Классическое представление централизованной архитектуры показано на рис. 4.7.

Центральная ЭВМ должна иметь большую память и высокую производительность, чтобы обеспечивать комфортную работу большого числа пользователей.

Рис. 4.7 Централизованная архитектура вычислительной системы

Все приложения, работающие в такой архитектуре, полностью находятся в основной памяти хост-ЭВМ. Терминалы являются лишь устройствами ввода-вывода и таким образом в минимальной степени поддерживают интерфейс пользователя рис 4.8.

Рис. 4.8 Архитектура централизованного приложения

Такая архитектура вычислительных систем была распространена в 70-х и 80-х годах и реализовывалась на базе мейнфреймов (например, IBM-360/370 или их отечественных аналогов серии ЕС ЭВМ), либо на базе мини-ЭВМ (например, PDP-11 или их отечественного аналога СМ-4). Характерная особенность такой архитектуры – полная «неинтеллектуальность» терминалов. Их работой управляет хост-ЭВМ. Достоинства такой архитектуры состоят в том, что пользователи совместно используют дорогие ресурсы ЭВМ и дорогие периферийные устройства. Кроме того, централизация ресурсов и оборудования облегчает обслуживание и эксплуатацию вычислительной системы. Главным недостатком для пользователя является то, что он полностью зависит от администратора хост-ЭВМ. Пользователь не может настроить рабочую среду под свои потребности – всё используемое программное обеспечение является коллективным. Использование такой архитектуры является оправданным, если хост-ЭВМ очень дорогая, например, супер-ЭВМ.

Распределённая архитектура

Основой распределённой архитектуры является файл-сервер. Он предоставляет клиентам (т.е. программам на ПЭВМ) свою дисковую память, то есть обеспечивает доступ к данным. Каждый клиент пользуется для работы своими ресурсами, поэтому требования к производительности файл-сервера невысоки. Основными требования будут предъявляться к файловой системе файл-сервера.

Рис. 4.9 Распределённая архитектура
вычислительной системы

Как видно из рис. 4.10, основная обработка данных происходит на клиентных ЭВМ, то есть клиенты в отличие от терминалов должны обладать некоторыми ресурсами, поэтому их называют «толстыми» клиентами.

Распределённая архитектура лишена недостатков централизованной архитектуры, к тому же дорогие периферийные устройства (принтеры, RAID-массивы) в такой архитектуре также могут использоваться совместно.

Основным недостатком распределённой архитектуры является то, что вся обработка данных сосредоточена внутри нескольких независимых пользовательских приложений.

Пример

Одной из важных задач по обработке данных является поиск информации. Пусть необходимо найти 5 записей некоторой таблицы, содержащей миллион таких записей. Поскольку вся обработка данных сосредоточена на некоторой клиентной ЭВМ, то для поиска файл-сервер должен передать клиенту всю таблицу целиком. То есть резко возрастает нагрузка на сеть.

g

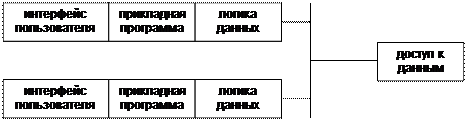

Рис. 4.10 Архитектура распределённого приложения

Если число пользователей не слишком велико и объём общих данных также невелик, то распределённая архитектура является наилучшим выбором.
