Маломасляные выключатели

В отличие от масляных баковых выключателей масло служит здесь только дугогасящей средой, а изоляция токоведущих частей и дугогасительного устройства относительно земли осуществляется с помощью твердых изоляционных материалов (керамика, текстолит, эпоксидные смолы и т. п.). Диаметры цилиндров у этих выключателей значительно меньше по сравнению с диаметрами баков масляных баковых выключателей, соответственно намного меньше объем и масса заливаемого в цилиндры масла.

Маломасляные выключатели имеют существенно меньшие габариты и массу, меньшую взрыво – и пожароопасность и требуют меньших и более дешевых распределительных устройств по сравнению с масляными баковыми выключателями.

Выполнение маломасляных выключателей со встроенными трансформаторами тока и емкостными трансформаторами напряжения значительно усложняет конструкцию выключателей и увеличивает их габариты, поэтому маломасляные выключатели выполняются без органической связи с такими трансформаторами.

Маломасляные выключатели выпускаются на всю шкалу номинальных напряжений и токов с мощностями отключения до 12000 MB·А. Они применяются для внутренней установки (на напряжения 3 – 20 кВ) как генераторные и распределительные и для внешней установки (на напряжения 35 – 500 кВ) как распределительные и подстанционные.

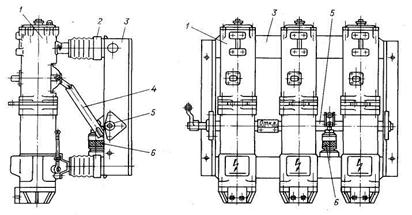

На рис. 11-3 приведен общий вид выключателя подвесного типа ВМП-10 на напряжение до 10 кВ и токи до 1500 А для внутренней установки. Выключатель смонтирован на сварной раме 3. Внутри рамы расположен приводной механизм, который передает движение от привода к подвижным контактам и состоит из приводного вала 5 с рычагами, изоляционной тяги 4, отключающих пружин, масляного 6 и пружинного демпферов. К раме с помощью изоляторов 2 подвешены три полюса 1 выключателя.

Рис. 11-3. Выключатель маломасляный на 10 кВ для внутренней установки (тип ВМП-10) – общий вид

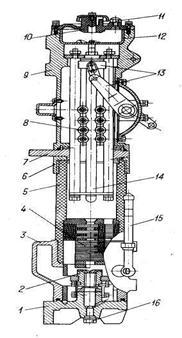

Каждый полюс выключателя (рис. 11-4) состоит из прочного влагостойкого изоляционного цилиндра 5, армированного на концах металлическими фланцами 3 и 6. На верхнем фланце укреплен корпус 9 из алюминиевого сплава. Внутри корпуса расположены: приводной механизм 13, подвижный контакт 14 с роликовым токосъемным устройством 8 и маслоуловителем 12. Корпус закрывается крышкой 10, имеющей отверстие для выхода газов и пробку 11 маслоналивного отверстия.

Нижний фланец закрывается крышкой 1, внутри которой расположен неподвижный розеточный контакт 2, над которым установлена дугогасительная камера 4 поперечного масляного дутья. Снизу крышки помещена маслоспускная пробка 16, на фланце установлен маслоуказатель 15.

Для повышения стойкости контактов к действию электрической дуги и увеличение срока их службы съемный наконечник подвижного контакта и верхние торцы ламелея розеточного контакта облицованы дугостойкой металлокерамикой. Токоподвод осуществляется к нижней крышке и к верхней крышке или среднему выводу 7. Выключатель может иметь встроенные элементы защиты и управления, такие, как реле максимального тока мгновенного действия и с выдержкой времени, реле минимального напряжения, отключающие электромагниты, вспомогательные контакты и т. п.

Рис. 11-4. Полюс выключателя, изображенного на рис. 11-3

Общий вид и отдельные узлы маломасляного генераторного выключателя приведены на рис. 11-5 и 11-6.

Рис. 11-5. Выключатель маломасляный генераторный (тип МГТ-10-750) – общий вид

1 – рама; 2 – приводной механизм; 3 – опорный изолятор; 4 – бак; 5 – изоляционная перегородка; 6 – крышка бака; 7 – токоподвод (смонтирован на крышке бака); 8 – основной неподвижный контакт; 9 – изолятор; 10 – основной подвижный контакт; 11 – дугогасительный подвижный контакт; 12 – траверса с основными и дугогасительными подвижными контактами

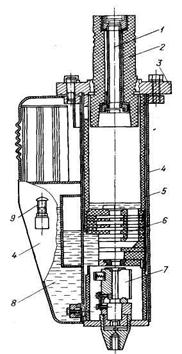

Рис. 11-6. Бак выключателя, изображенного на рис. 11-5

1 – канал для прохода подвижного дугогасительного контакта; 2 – изолятор (поз. 9 на рис. 11-5); 3 – крышка бака (поз. 6 на рис. 11-5); 4 – бак; 5 – внутренняя изоляция бака; 6 – дугогасительная камера поперечного дутья; 7 – дугогасительный неподвижный контакт; 8 – масло; 9 – маслоуказатель

Возросшие мощности генераторов (500 – 1200 МВт) требуют выключатели на очень большие токи (свыше 10 кА). Особенностью конструкций этих выключателей является токопровод, имеющий два параллельных контура: основной, контакты которого расположены открыто, и дугогасительный, контакты которого размещены в дугогасительных камерах. При включенном положении выключателя оба контура работают параллельно. Преобладающая часть тока проходит через основной контур, имеющий по сравнению с дугогасительным значительно меньшее сопротивление. При отключении сначала размыкаются основные контакты, дуга на них не возникает, весь ток переходит в дугогасительный контур. Затем размыкаются дугогасительные контакты, отключая цепь. Выключатели выполняются с двукратным разрывом на фазу, с камерами различной конструкции согласно рис. 6-20.

Для увеличения номинального тока применяется искусственный обдув контактной системы и подводящих шин. В последние годы находит применение жидкостное (водяное) охлаждение контактов и шин.

Рис. 11-7. Выключатель маломасляный для внешней установки (тип ВМК-35)

1 – основание; 2 – неподвижный контакт; 3 – опорная изоляционная колодка; 4 – роликовый токоподвод; 5 – фарфоровая рубашка; 6 – подвижный контакт; 7 – дугогасительное устройство; 8 – промежуточный контакт; 9 – неподвижный контакт; 10 – изоляционный цилиндр

Выключатель маломасляный для внешней установки (распределительный, подстанционный) показан на рис. 11-7. Выключатель состоит из трех основных частей: гасительных устройств, помещенных в фарфоровые рубашки; фарфоровых опорных колонок и основания (рамы). Изоляционный цилиндр, охватывающий дугогасительное устройство, защищает фарфоровую рубашку от больших давлений, возникающих при отключении. Число разрывов на фазу может быть один, два и больше.
