Барометрический высотомер и его применение

Лекция № 3.

Пользование компасом.

а) Предварительный осмотр и проверка.

Ø убедиться, что нет видимых механических повреждений;

Ø включить питание;

Ø через 2 -3 минуты нажать на кнопку согласования и согласовать компас;

Ø снять показания курса и сверить его с показаниями совмещенного магнитного компаса типа «КИ». Разница не должна превышать ±3º.

б) Пользование компасом.

Ø за 5-6 минут до выруливания включить компас;

Ø согласовать компас перед взлетом;

Ø после взлета считывать показания курса;

Ø после выполнения эволюций воздушным судном согласовать компас.

Тема № 3. «Воздушная навигация с использованием бортовых автономных средств».

Назначение: предназначен для определения и выдерживания высоты полета.

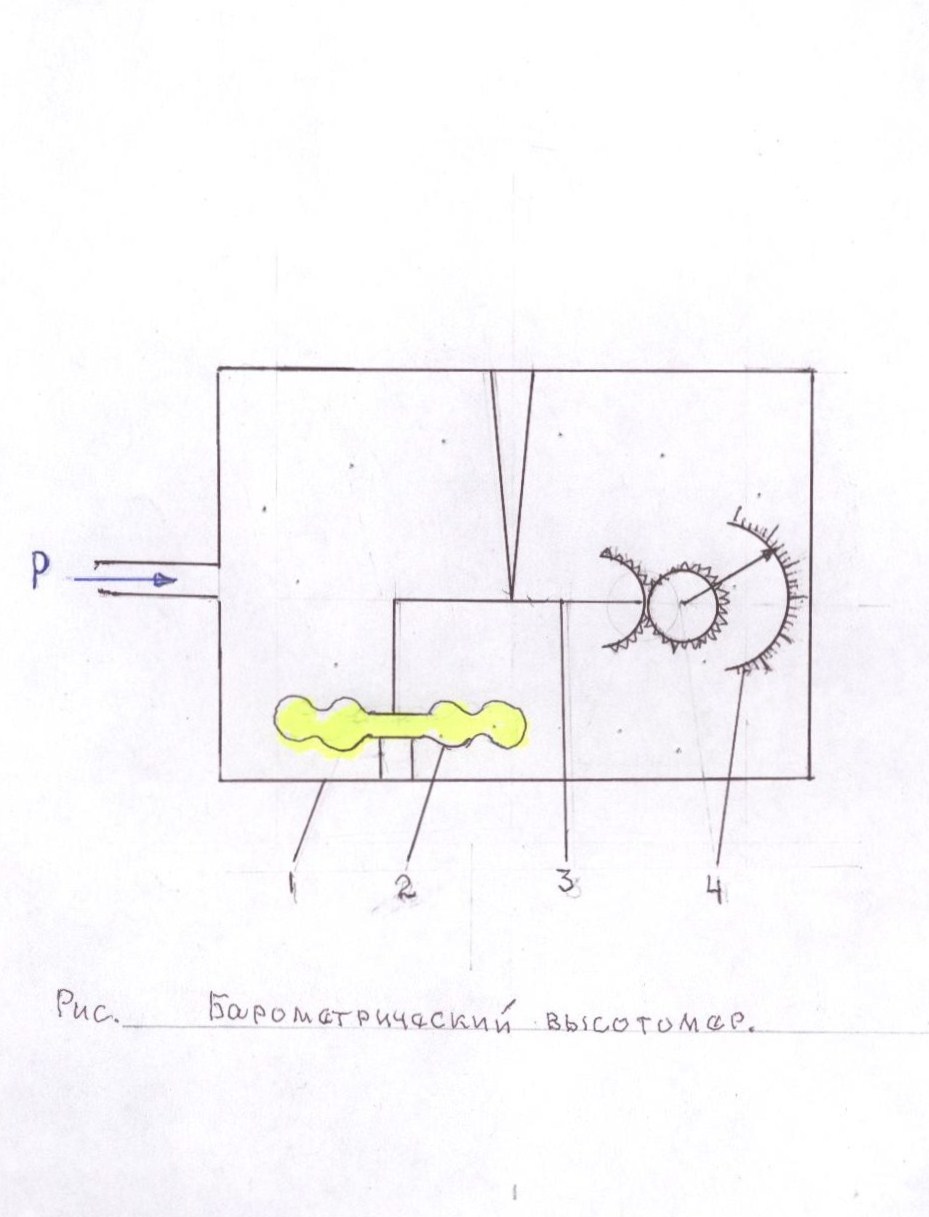

Устройство: состоит из

1. корпуса

2. чувствительного элемента

3. передаточно – множительного механизма

4. индикаторной части.

Барометрический высотомер

Чувствительным элементом барометрического высотомера является анероидная коробка, воздух из которой выкачен. Нижний центр коробки соединен жестко с корпусом прибора, а верхний подвижный. Через передадочно-множительный механизм поступательное движение верхнего центра анероидной коробки преобразуется во вращательное движение стрелки индикаторной части, которая и показывает значение высоты. Механизм установки начального давления служит для ручной установки давления на уровне начала отсчета высоты. Эта манипуляция осуществляется рукояткой «Кримальера», расположенной в передней части прибора по специальной шкале давлений. Корпус прибора сообщен с атмосферой через статистический трубопровод и приемник воздушного давления (ПВД).
