Тема 2 Динамические насосы

Динамические насосы широко применяются в самых различных технологических процессах, связанных с подъемом пластовой жид­кости, воздействием на призабойную зону пласта, транспортирова­нием нефти и воды в системах поддержания пластового давления, в установках подготовки нефти для нефтеперерабатывающих пред­приятий и др. Наиболее эффективно использование динамических насосов для перемещения значительных объемов жидкости.

По сравнению с другими видами динамические насосы отлича­ются простотой конструкции, высокой степенью унификации узлов насосов одного типа, небольшими габаритными размерами, низкой стоимостью. Преимущество динамичных насосов заключается также в возможности непосредственного соединения валов насосов с вала­ми электродвигателей, быстроходных турбин и регулирования пода­чи насосов в широких пределах.

Вопрос 2.1. Схема и принцип действия центробежного насоса

Центробежный насос относится к механизмам, в которых жидко­сти сообщается кинетическая энергия, впоследствии преобразующа­яся в энергию давления.

Центробежный насос в основном состоит из корпуса и рабочего колеса с лопатками, расположенными между двумя дисками. Колесо вращается с большой скоростью и благодаря развивающейся при вра­щении центробежной силе отбрасывает находящуюся в нем жидкость от центра к периферии. Эта жидкость поступает в пространство нагне­тания, а соответствующий объем жидкости поступает из пространства всасывания к центру рабочего колеса. Так осуществляется непрерыв­ный ток жидкости и увеличивается в то же время ее удельная энергия.

Жидкость засасывается из резервуара 3 (рис.2.1.) через приемный клапан 1 с сеткой 2, предохраняющей от попадания в насос посторон­них предметов, и поступает во всасывающий трубопровод 4.

Отсюда жидкость поступает в камеру насоса и затем на быстро вращающиеся лопатки рабочего колеса 5, где под действием центро­бежной силы отбрасывается к периферии и поступает в спиральную камеру 6 илив направляющий аппарат. Жидкость проходит далее через напорную задвижку 7, обратный клапан 8 и напорный трубо­провод 11 в резервуар 13. При длинном напорном трубопроводе для
удобства обслуживания на нем устанавливают возле резервуара ко­ренную задвижку 12.

-40-

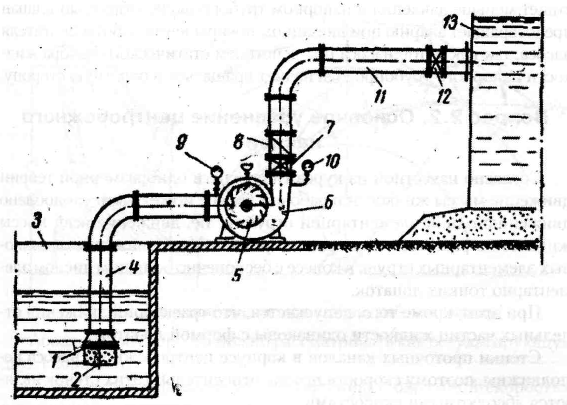

Рис. 2.1. Схема установки центробежного насоса, перекачивающего жидкость с уровня, расположенного ниже оси насоса

Контролируют работу насоса по манометру 10, устанавливаемо­му на напорном трубопроводе, и по вакуумметру 9, устанавливаемо­му на всасывающем трубопроводе. В отличие от поршневого центро­бежный насос не обладает способностью засасывать жидкость в на­чале своей работы, так как возникающая при вращении колеса насоса центробежная сила вследствие небольшой плотности воздуха отно­сительно жидкости недостаточна для удаления воздуха из насоса и всасывающего трубопровода и создания необходимого разрежения. По этой причине перед пуском насоса всасывающий трубопровод и корпус насоса необходимо залить жидкостью. Уходу в резервуар заливаемой в насос жидкости препятствует приемный клапан 1. При выбрасывании жидкости из колеса в корпусе насоса образуется раз­режение. Под действием атмосферного давления на поверхность жид­кости в резервуаре 3 в движение придет столб жидкости во всасыва­ющем трубопроводе. Таким образом, осуществляется непрерывное движение жидкости в системе установки.

При перекачке нефти и нефтепродуктов установки центробежных насосов обычно располагают ниже резервуара. При этом заливка на­соса осуществляется автоматически, как только будет открыта зад­вижка на всасывающем трубопроводе. Обратный клапан 8 предназ­начен для автоматического прекращения доступа жидкости к насосу из напорного трубопровода, как только напор, развиваемый насосом,

-41-

станет меньше давления в напорном трубопроводе. Обратный клапан предотвращает аварию при внезапном прекращении работы двигателя насоса, так как ротор насоса под действием статического напора жид­кости напорного трубопровода начнет вращаться в обратную сторону.
