Базова адресація
Відносна адресація При відносній адресації для отримання виконавчої адреси операнда вміст Б адресного поля команди додається до вмісту програмного лічильника ПЛ, як це показано на рис. 3.28. Тобто вміст адресного поля команди є зміщенням відносно адреси поточної команди. Даний тип адресації грунтується на тому, що при вибірці команд звернення відбувається до комірок пам’яті, розміщених поблизу одна від одної. Тим самим зменшується довжина адресної частини команди, оскільки довжина поля зміщення може бути досить малою. Більше того, при переміщенні програми в пам’яті значення зміщення не змінюється, оскільки взаємне розміщення в пам’яті команд програми при цьому не змінюється.
Рис. 3.28. Адресація основної пам’яті з використанням відносної адресації Цей тип адресації іще називається відносною адресацією з перемінною базою, оскільки тут в якості регістра бази використаний програмний лічильник і модифікація базової адреси здійснюється автоматично.
При використанні базової адресації (або базування) адресна частина команди вміщує два поля. В першому полі знаходиться адреса В регістра із регістрового файлу процесора, в якому зберігається база, до якого додається зміщення D із другого поля і тим самим формується виконавча адреса операнда (рис. 3.29). Ця адреса поступає на адресні входи основної пам’яті ОП, у відповідну комірку якої в режимі запису записується операнд із регістра даних РгД, а в режимі зчитування зчитується операнд в регістр даних РгД. Даний спосіб адресації дозволяє працювати з операндами із деякого сегмента пам’яті не змінюючи базу. Він ефективний при потребі обробки масиву даних. В якості бази тут виступає адреса першого елементу масиву, а всі інші його елементи вказуються шляхом додавання зміщення до адреси першого елементу масиву.
Якщо основна пам’ять може зберігати М слів, регістровий файл процесора може зберігати N слів, а сегмент має розмір L слів, то, використовуючи двійкове кодування, поле В буде займати n біт, де n =]log 2 N [, поле L буде займати 1 біт, де l =]log 2 L [, а розрядність регістрів буде рівною m =]log 2 M [. Значення в дужках означає більше ціле.

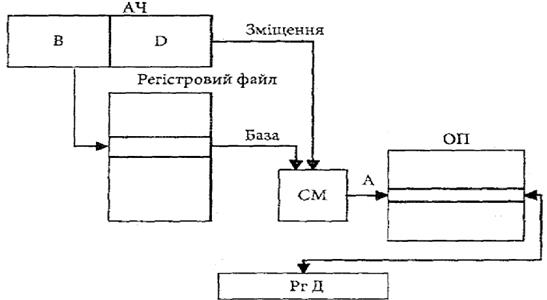

Рис. 3.29. Базова адресація ОП з використанням бази із регістрової пам’яті Основна перевага відносної адресації - скорочення довжини команди за рахунок зменшення її адресної частини, а також спрощення розподілу пам’яті при написанні складних програм шляхом добавлення до кожного фрагменту програми відповідного значення базової адреси. Таким чином забезпечується переміщуваність фрагментів програми в полі пам’яті.
