Блокування

Блокування –пристрої, що відключають живлення електроустановки при спробі несанкціонованого доступу до неї і застосовують в електроустановках, в яких часто виконуються роботи на струмоведучих частинах (випробувальні стенди, установки для випробування ізоляції підвищеною напругою і т. п.). Блокування також застосовують в конструкціях рубильників, пускачів, автоматичних вимикачів та інших електричних апаратів, що працюють в умовах, при яких ставляться підвищені вимоги безпеки (наприклад, суднові, підземні та інші електроустановки).

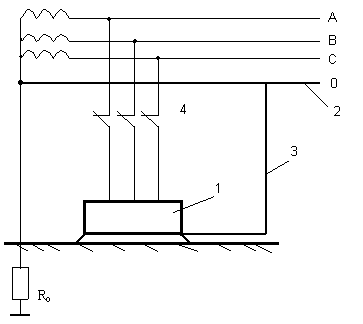

Рис. 3.9 ‑ Схема занулення електроустановки: Rо – електричний опір заземлення нейтралі джерела живлення; 1 - електрична установка; 2 – нульовий захисний провід; 3 – провід, що з’єднує корпус електричної установки з нульовим захисним проводом; 4 – контакти автомату захисту електроустановки

Блокування за принципом дії поділяють на електричні й механічні.

Електричніблокування забезпечують розрив ланцюга живлення спеціальними контактами, що встановлюють на дверях огороджень, кришках і дверцятах захисних кожухів ЕУ.

Якщо керування електроустановкою виконується дистанційно, то блокувальні контакти включають в ланцюг керування пусковим апаратом.

Найбільш доцільний для цієї мети магнітний пускач або контактор, тому що при відкриванні дверей приміщення, в якому розташована електроустановка, блокувальні контакти таких пристроїв розмикають ланцюг живлення їх котушки.

При обриві цього ланцюга електроустановка відключається, як і при відкриванні дверей. Це запобігає можливості виникнення нещасного випадку при несправному ланцюзі блокування.

Схема захисту побудована так, що електроустановка не може бути включена при закриванні дверей, тому що замикання блокувальних контактів не є достатнім. Для включення ЕУ додатково потрібне натискання допоміжної кнопки, що включає додаткові контакти. Тому, якщо оператор ввійшов усередину огородження ЕУ, він не може виявитися під напругою при випадковому закриванні дверей. Якщо ж блокувальні контакти включені безпосередньо в силовий ланцюг живлення ЕУ, а не через магнітний пускач або контактор, то така схема підключення не виключає цієї можливості. У зв’язку з цим така схема блокування застосовуватися не повинна.

Функціонально для забезпечення безпеки необхідно, щоб блокувальні контакти розмикалися вже при незначному розчиненні дверей (10...15 см) таким чином, щоб людина не могла проникнути за огородження при невідключеній напрузі живлення ЕУ. Конструктивно блокувальні контакти повинні встановлюватися на обох половинках двостулкових дверей, щоб не було можливості включити електроустановку, залишивши відкритою одну зі стулок.

Механічні блокування, застосовувані в електричних апаратах, не повинні дозволяти його відкривання, зняття захисного кожуха ЕУ зі збереженням напруги живлення і, навпаки – включення електричного апарата при відкритій (знятій) кришці.

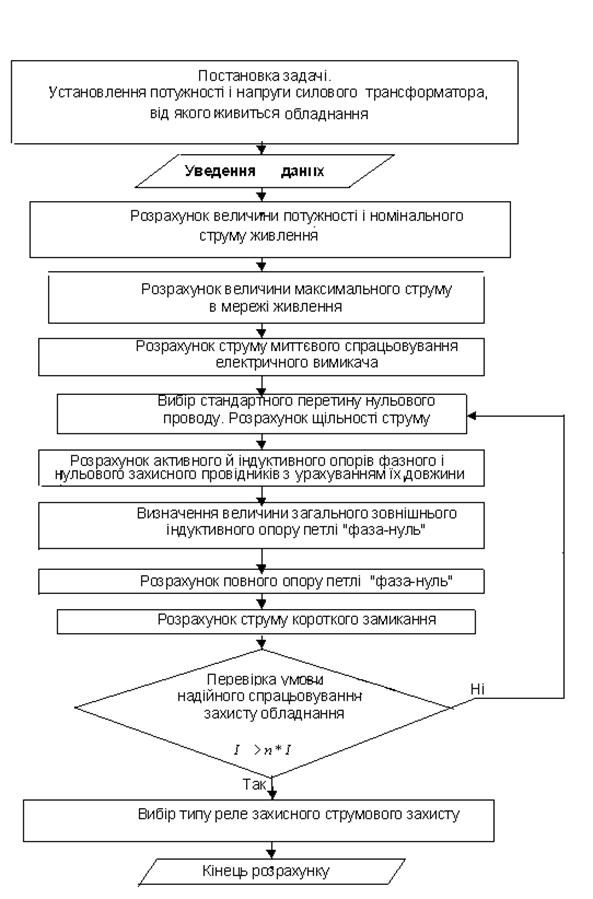

Рис. 3.10 ‑ Алгоритм розрахунку параметрів занулення

В апаратурі автоматики, обчислювальних машинах, радіоустановках та інших електронних пристроях застосовують блокові схеми, що забезпечують механічне блокування. У загальному корпусі на окремих платах встановлюють окремі блоки, що з'єднуються з іншими пристроями штепсельним з'єднанням. При висуванні або видаленні блоку зі свого місця штепсельне з’єднання розмикається і блок автоматично відключається.
