Кавернометрия

Изучение технического состояния скважин

При изучении технического состояния скважин определяют: 1) искривление скважин - инклинометрия; 2) диаметр скважин - кавернометрия; 3) профиль сечения скважин и обсадных колонн - профилеметрия; 4) качество цементирования обсадных колонн; 5) места притоков и поглощений жидкости в скважинах; 6) затрубную циркуляцию жидкости; 7) место гидроразрыва пласта; 8) уровень жидкости; 9) местоположения муфтовых соединений обсадных колонн и перфорированных участков колонн, толщину и внутренний диаметр обсадных колонн, участки смятия и разрыва колонн.

В породах различной литологии фактический диаметр скважины не всегда соответствует диаметру долота. При этом наблюдается как уменьшение диаметра скважины, так и увеличение его, иногда весьма значительное. Данные о фактическом диаметре скважины необходимы для уточнения геологического разреза и используются при количественной интерпретации.

Измерение фактического диаметра скважины осуществляется каверномерами. Кривая измерения диаметра по стволу скважины называется кавернограммой.

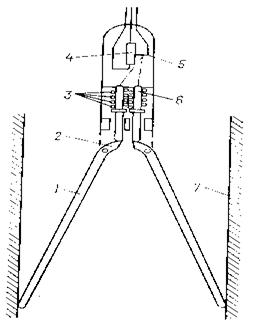

Применяются каверномеры типа СКС, СКТ и СКО (рис. 5.5), которые имеют по четыре измерительных рычага с двумя плечами - длинным 1 и коротким 2.

Длинное плечо прижимается пружиной 3 к стенке скважины 7. Короткое плечо с помощью кулачка перемещает шток 6, который связан механически с помощью тросика с ползунком 5, перемещающимся по омическому датчику 4. Этот датчик является общим для всех четырех рычагов. Принцип действия всех существующих типов каверномеров одинаков и состоит в преобразовании механических перемещений мерных рычагов в электрические сигналы, которые передаются по кабелю на поверхность, а затем в регистрирующий прибор. Различие каверномеров состоит в электрических схемах, конструкциях и способах раскрытия мерных рычагов.

Рис.5.5. Схема конструкции каверномеров типов СКС и СКО

Диаметр скважины определяют по формуле d_c = d₀ + C ( U/I), где d₀ - начальный диаметр при закрытых рычагах каверномера, С - постоянная каверномера. Для градуировки обычно используется крестовина с отверстиями, расположенными на одинаковом расстоянии от ее центра, в которые вставляются мерные рычаги, или набор градуировочных колец.

Собирается обычная схема измерения, минус источника питания подключается к корпусу прибора. При выбранной силе тока питания каверномера I около 2 мА и задаваемых значениях раскрытия мерных рычагов, соответствующих определенным диаметрам скважин, измеряют разности потенциалов U, снимаемые с омического датчика. По величинам U и известным диаметрам крестовины строят градуировочный график U = f(d_c). Постоянную каверномера рассчитывают по двум парам значений, выбранным на линейном участке графика, с помощью формулы C = , при U=0.

d

d d d

Рис.5.6. Градуировочный график
