Для специальной обработки объектов




Устройство и принцип работы комплектов



Индивидуальный комплект ИДК-1 для специальной обработки автотракторной техники включает в себя приспособление для подачи рабочей жидкости, скребок, хомут, запасные части и принадлежности.

Индивидуальный комплект ИДК-1 работает на принципе подачи рабочей жидкости из канистры на обрабатываемую поверхность за счет давления, создаваемого насосом для накачивания шин или эжекции, создаваемой прохождением через эжекторную насадку сжатого воздуха, выбрасываемого компрессором автомобиля.

Индивидуальный комплект ИДК-1, собранный по схеме работы под давлением (рис. 1а) состоит из канистры 9, крышки специальной 10, воздушного шланга 5, насоса для накачивания шин 6, хомута 8, воздушно-жидкостного рукава с краном 4, брандспойта 3 и щетки 1.

Индивидуальный комплект ИДК-1, собранный по схеме работы на основе эжекции (рис. 1б) состоит из канистры 9, крышки специальной 10, жидкостного рукава 13, эжекторной насадки 2, щетки 1, брандспойта 3, воздушно-жидкостного рукава с краном 4, воздушного шланга 5 с краном отбора воздуха 7.

При обработке объекта с помощью индивидуального комплекта ИДК-1 по схеме работы под давлением (рис. 1а) рабочая жидкость из канистры 9 под давлением, созданным насосом для накачивания шин 6, подается по трубке 12 в воздушно жидкостный рукав с краном 4, а затем через брандспойт 3 в виде струи на обрабатываемую поверхность.

При обработке объекта с помощью индивидуальный комплект ИДК-1 по схеме работы на основе эжекции (рис. 1б) сжатый воздух от крана отбора воздуха 7 пневматической системы автомобиля проходит через воздушный шланг 5, воздушно жидкостный рукав с краном 4 и брандспойт 3 в эжекторную насадку 2, создавая в ней разряжение. Под воздействием разряжения рабочая жидкость поступает из канистры через трубку 12 в жидкостный рукав 13, а затем через эжекторную насадку 2 в виде струи на обрабатываемую поверхность.

Автомобильный комплект ДК-4КУ для специальной обработки техники включает в себя газожидкостный прибор, порошок СФ-2У, полиэтиленовую банку, запасные части, крепежные детали и принадлежности.

Газожидкостный прибор, работает на принципе использования тепла и кинетической энергии отработавших газов двигателя автомобиля. Отработавшие газы двигателя поступают в эжектор под давлением 0,083±0,01 МПа и, приобретая в сопле эжектора необходимую скорость, создают разряжение во входной части смесительной камеры, обеспечивая тем самым: при газожидкостном методе подачу раствора из емкости в брандспойт, а при методе пылеотсасывания – отсос пыли с обрабатываемой поверхности.

Газожидкостный прибор, собранный по схеме для газожидкостного метода обработки (рис. 2а) состоит из крышки 5 с рычагом 6 и газоотборником 4, жидкостного рукава 7 и емкости 8, газожидкостного рукава 12, удлинителя 11, брандспойта 10 с щеткой 9.

Газожидкостный прибор, собранный по схеме для обработки методом отсасывания радиоактивной пыли (рис.2б) состоит из тех же элементов, кроме жидкостного рукава 7 и емкости 3.

При обработке газожидкостным методом (рис. 2а) раствор из емкости 8 по жидкостному рукаву 7 засасывается в эжектор 3, где происходит смешивание газового и жидкостного потоков и теплообмен между ними. Из эжектора 3 газожидкостный поток поступает в газожидкостный рукав 12, а затем через удлинитель 11 и брандспойт 10 в виде газожидкостной струи попадает на обрабатываемую поверхность.

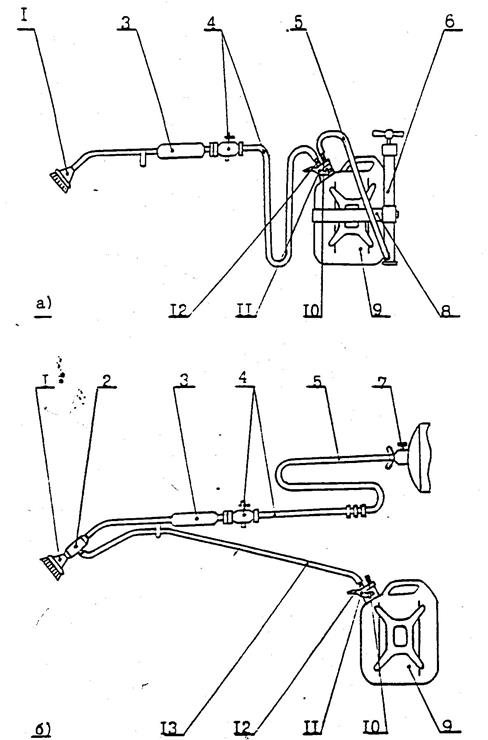

Рис.1. Схема компоновки индивидуального комплекта ИДК-1:

а) при работе под давлением; б) при работе на основе эжекции: 1 – щетка; 2 – эжекторная насадка; 3 – брандспойт; 4 – воздушно-жидкостный рукав с краном; 5 – воздушный шланг; 6 – насос для накачивания шин; 7 – кран отбора воздуха; 8 – хомут; 9 – канистра; 10 – крышка специальная; 11 – шинный вентиль;

12 – трубка; 13 – жидкостный рукав

При обработке методом отсасывания радиоактивной пыли (рис. 2б) под действием разряжения, создаваемого эжектором 3 и механического воздействия щетки 9, пыль отрывается от обрабатываемой поверхности и по рукаву газожидкостному 12 засасывается в эжектор 3, откуда выбрасывается с потоком газа через диффузор 1 эжектора 3.
