Лабораторная работа № 24

ОПРЕДЕЛЕНИЕ ДЛИНЫ ВОЛНЫ СВЧ

МЕТОДОМ СТОЯЧИХ ВОЛН

Оборудование: ПЭВ-1, ВУП-2, усилитель низкой частоты.

Описание приборов:

Комплект приборов для изучения свойств электромагнитных волн ПЭВ-1 предназначен для демонстрации опытов по свойствам электромагнитных волн. В комплект входят следующие приборы и принадлежности (рис. 1.).

Генератор 1 сантиметровых волн (l=3 см) с рупорной антен­ной и мультивибратором; последний позволяет получать модули­рованные колебания звуковой частоты 300—600 Гц. Генератор снабжен экранированным трехжильным шнуром, имеющим на кон­це штекерный разъем для подключения к выпрямителю ВУП2.

Приемник 2 с рупорной антенной расположен на одном кон­це волновода прямоугольной формы. На другом конце волновода смонтирован кремниевый детектор типа ДК-С7М. К детектору под­ходит экранированный провод, снабженный двумя наконечника­ми. Приемник и генератор снабжены приспособлением на стойке, позволяющим поворачивать прибор вокруг горизонтальной оси и фиксировать его в любом положении.

Приемник с дипольной антенной 3 смонтирован на пластмассо­вом держателе. Между бортиками держателя в горизонтальном положении укреплен кремниевый детектор ДК-С7М, имеющий контакты с экранированным проводом, оканчивающимся нако­нечниками. Прямоугольная 4 и треугольная 5 призмы изготовлены из пласт­массовых пластин. Внутренняя полость призм залита парафином.

Поляризационные решетки 6 представляют собой пластмассо­вые кольца с параллельными металлическими стержнями. Коль­ца могут скользить между металлическими скобами, что позво­ляет поворачивать их рукой вокруг горизонтальной оси. Плоско - выпуклая линза 7 изготовлена из диэлектрика. Металлические пластины 8 прямоугольной формы, изготовленные из алюминия, и диэлектрическую пластину можно устанавливать в держателях 9. В комплект входят также металлический диск и четыре подставки.

Основная установка с комплектом показана на рисунке 2.

Штепсельный разъем генератора соединяют с разъемом выпрями­теля ВУП-2. После включения ВУП-2 и прогрева ламп генератора он начинает излучать электромагнитные волны.

Провод приемни­ка с рупорной или дипольной антенной подключают на вход уси­лителя низкой частоты, на выходе которого может быть включен громкоговоритель, гальванометр переменного тока или осцилло­граф. При включенных приборах громкоговоритель издает звук частотой 500—600 Гц, громкость которого можно регулировать ручкой усиления УНЧ.

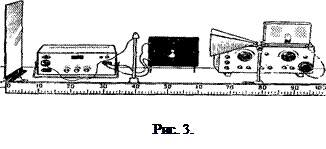

Установку собирают по рисунку 3. Генератор и экран располагают на расстоянии 1—1,5 м друг от друга. Между ними помещают приемный диполь. Включив генератор, медленно перемещают диполь вдоль распространения электромагнитных волн до момента наступления максимального сигнала. Затем по той же линии перемещают экран в пределах 1—2 см, добиваясь макси­мального сигнала. При перемещении приемного диполя вдоль вы­бранной линии наблюдают ярко выраженные минимумы и мак­симумы сигнала.

Для определения длины электромагнитной волны диполь ус­танавливают в точке максимума (или минимума) сигнала. За­мечают его положение. Затем перемещают диполь вдоль линии распространения электромагнитных волн, отсчитывая одновремен­но 20 максимумов. Замечают положение диполя при двадцатом максимуме. Измеряют расстояние между выделенными положе­ниями и подсчитывают длину волны.
