1. 1. Формы залегания осадочных горных пород

Под влиянием глубинных процессов происходят колебательные, склад­чатые и разрывные движения земной коры. Вследствие колебательных движений нарушается горизонтальное положение пластов осадочных гор­ных пород и образуются пологие прогибы (синеклизы) и вздутия (антеклизы).

Складчатые движения приводят к образованию складок, характери­зующихся антиклиналями и синклиналями (рис. 1).

Складка имеет следующие элементы (рис. 2):

1) крылья А — боковые части складки (в синклиналях они называ­ются бортами);

2) замок Б — линия перегиба, соединяющая между собой крылья (борта); замковая часть антиклинали называется седлом, синклинали — мульдой;

3) осевая плоскость СДЕР;

4) ось складки CF;

5) угол складки MDN.

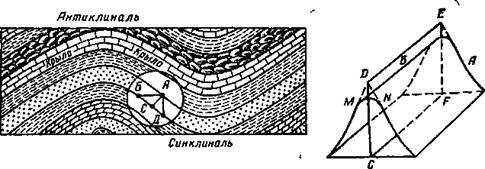

Рис. 1. Полная складка. Толщина пласта: АС — истинная; ЛБ — горизон­тальная; АД — вертикальная	Рис. 2. Элементы складки

В зависимости от положения осевой плоскости в пространстве и ха­рактера падения крыльев складка может быть прямой, косой, опрокину­той, лежачей (рис 3) и однокрылой, называемой моноклиналью или флексурой (рис. 4).

Рис. 3. Складка:а — прямая; б — косая; в — опрокинутая; г — лежачая

Рис 4. Моноклиналь

Рис. 5. Положение складки по отношению к странам света	Рис. 6. Разрывные нарушения (по М.М. Судо): 1 — сброс, 2 — взброс; 3 — сдвиг; 4 — надвиг; 5 — грабен, 6 — горст

Положение складки по отношению к странам света определяется ли­ниями простирания и падения (рис 5.)

Разрывные движения, являющиеся следствием колебательных и склад­чатых форм движения земной коры, приводят к необратимому процессу образования складок разрывных форм сбросов, взбросов, сдвигов, на­двигов, горстов, грабенов (рис. 6).
