Звезда-кольцо

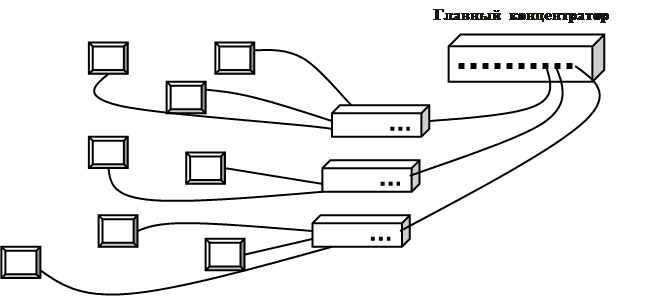

Звезда-кольцо похожа на звезду-шину. В обоих случаях ПК подклю­чены к концентратору, который фактически и формирует кольцо или шину. Отличие в том, что концентраторы (хабы) в звезде-шине соединены магистральной линейной шиной, а в звезде-кольце на основе главного хаба они образуют звезду.

Простейшая из сложных топологий последовательно соединяет все концентраторы сети (рис. 5.6). Подобная схема называется последовательной цепочкой (daisy chaining). Соединения между концентраторами устанавливаются с помощью их же портов. В результате, построение объединяющей магистрали такого типа не связано с дополнительными расходами. Последовательная цепочка в состоянии объединить ограниченное количество сегментов. Спецификации локальных сетей, в частности, 802.3 Ethernet, пытаются определить максимальный размер сети, исходя из количества концентраторов и/или повторителей, которые могут быть объединены в последовательную цепочку. Предложенные спецификациями физического уровня ограничения на расстояние между устройствами, умноженные на количество устройств, и определяют максимальный размер локальной сети. Эта величина называется максимальным диаметром сети (maximum network diameter). Превышение диаметра отрицательно сказывается на работоспособности локальной сети. Количество концентраторов, которые могут быть соединены в последовательную цепочку, чаще всего определяется именно максимальным диаметром сети. Особенно это касается современных высокопроизводительных локальных сетей (например, Fast Ethernet), которые накладывают жесткие ограничения на диаметр сети и количество соединенных концентраторов. Рассмотренная топология просто увеличивает количество машин, пользующихся общей полосой пропускания. Машины, конкурирующие за доступ к среде передачи, создают конфликтные ситуации и быстро ставят локальную сеть на колени. Специалисты рекомендуют использовать эту топологию в локальных сетях с ограниченным количеством концентраторов в небольших глобальных сетях.
