Параллельная магистраль

В некоторых случаях, когда использовать локализованные магистрали не представляется возможным, приходится идти на некоторый компромисс. Довольно часто этот компромисс приводит к необходимости реализации параллельной магистрали. Существует немало причин для создания магистрали рассматриваемого типа. Рабочие станции пользователей могут быть в значительной степени рассеяны в здании, некоторые рабочие группы и/или приложения могут выдвигать строгие требования к безопасности. Кроме того, может возникнуть необходимость постоянной доступности среды передачи. В любом случае заведение параллельных связей от маршрутизатора локализованной магистрали ко всем телефонным коробкам позволит поддерживать множественные сегменты каждой коробки (рис. 5.17). Топологию параллельной магистрали можно считать модификацией локализованной топологии. В одной телефонной коробке или комнате с оборудованием поддерживается несколько сегментов. В результате несколько увеличиваются затраты на развертывание сети, но одновременно повышается производительность каждого сегмента и его соответствие таким дополнительным критериям, как безопасность.

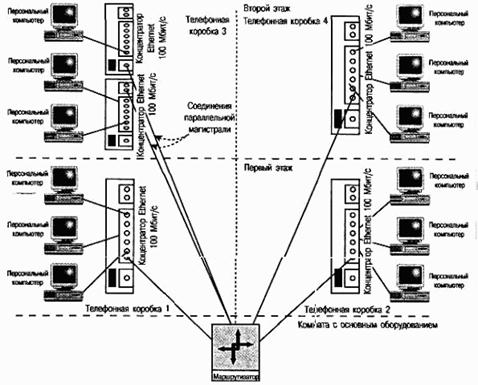

Рис. 5.17. Топология параллельной магистрали
