Лекция 27

Тема 8 Контроль качества воды и пара

План:

27.1 Методы определения концентрации водных растворов.

27.2 Кондуктометрические анализаторы.

27.1Концентрацию водных растворов автоматически измеряют главным образом либо по содержанию в них водородных ионов рН, либо по величине электропроводности, либо по плотности этих растворов.

Электропроводность растворов измеряют с помощью как элект­родных, так и безэлектродных (индукционных) кондуктометров, которые часто делят на солемеры и концентратомеры.

Электропроводность растворов зависит от концентрации раство­ренного вещества, степени его диссоциации, химической природы вещества и температуры раствора.

Измерительные схемы электродных концентратомеров отлича­ются большим разнообразием. Разнообразие этих схем зависит от выбранного метода температурной компенсации. Чаще всего концентратомеры выполняют на базе автоматических уравновешенных мостов типа ЭМП на переменном токе.

27.2 Интерес представляют датчики концентратомеров, применяе­мые для измерения концентрации регенеративных растворов в це­хах химводоочистки электрических станций Аналогичные датчики применяют в регуляторах коагулянта в тех же цехах, а также в ре­гуляторах непрерывной продувки барабанных котлов.

При работе на переменном токе химического изменения элект­родов почти не наблюдается, но в результате чередования выделе­ния ионов на электродах и перехода их в раствор возникает конденсаторный ток, который тем больше, чем меньше частота питаю­щего напряжения. Поэтому возникает необходимость работать на высоких частотах.

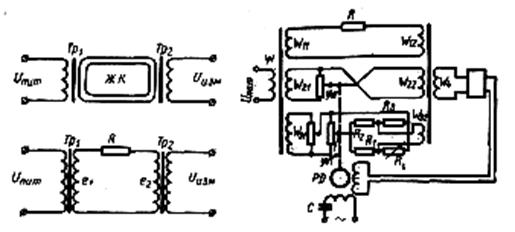

В промышленных условиях приходится счи­таться с загрязнением электродов. В последнее время нашли рас­пространение безэлектродные (индукционные) концентратомеры как низкочастотные, так и высокочастотные. Приборы той или дру­гой группы обычно называют кондуктометрами. Работа индукционного кондуктометра поясняется схемой.
