Скреперы разрабатывают грунты I и II категории непосредственно, а грунты III и IV категории — после их предварительного разрыхления. Они часто работают в одном комплекте с бульдозерами-рыхлителями, используемыми также в качестве толкачей для повышения силы тяги скреперов.

Общие сведения

Землеройно - транспортнъми (ЗТМ) называют строительные машины, отделяющие грунт от массива тяговым усилием с последующим его перемещением к месту отсыпки собственным ходом. Основными рабочими операциями ЗТМ являются: послойная разработка грунта, его транспортирование и укладка в основание строительного объекта или отвал, а также планировка земляных поверхностей. В зависимости от вида рабочего органа различают ковшовые (скреперы) и отвальные (бульдозеры, автогрейдеры, грейдер-элеваторы) ЗТМ. Эти машины отличаются простотой конструкцией, универсальностью и высокой производительностью. Их применяют в дорожном строительстве, при рытье котлованов и каналов, возведении насыпей, планировке земляных поверхностей и на других работах.

Рабочий процесс включает два характерных режима: тяговый и транспортный. Исключение составляют грейдер-элеваторы, работающие только в тяговом режиме. На тяговом режиме работают при копании грунта, а на транспортном — при его перемещении к месту отсыпки. Продолжительность тягового режима от общего времени рабочего процесса составляет у скреперов 10...20%; у бульдозеров, работающих на послойной разработке грунтов 20...25%; у бульдозеров и автогрейдеров на планировочных работах 75...80%. Эффективность тягового режима зависит от способности машины передвигаться без буксования при повышенных сопротивлениях, а транспортного режима — в основном, от скоростных качеств машины, ее проходимости и маневренности. Чаще ЗТМ при работе передвигаются по грунтовым и снежным дорогам, свежесрезанным и рыхлым насыпным грунтам. С повышением влажности грунта условия работы ЗТМ ухудшаются.

Первые колесные скреперы с конной тягой появились в 70-х гг. XVIII в., а в конце XIX в. скреперы были установлены на одноосный ход с металлическими колесами. Для управления положением ковша в рабочем и транспортном режимах использовалась рычажная система. В качестве тягача использовался колесный трактор. В 1910 г. Т. Шмейзером (США) был создан скрепер с ковшом вместимостью 5,4 м3 с гидравлическим управлением ковшом, приводимым в движение от колес трактора. Дальнейшее развитие конструкций скреперов шло по пути совершенствования ковшей и их систем управления. В нашей стране массовое применение получили скреперы на конной тяге при строительстве Туркестан-сибирской дороги в 20-х гг. прошлого столетия, на Башжелдорстрое и других строительных объектах. В 30-е гг. были созданы скреперы с ковшами вместимостью 5 м3 с гидравлическим управлением и 6 м3 с канатным управлением для работы с тракторами мощностью 48 кВт Челябинского тракторного завода.

Скреперы не рекомендуется применять для разработки заболоченных, несвязных переувлажненных грунтов, а также грунтов с большими каменистыми включениями Рабочий цикл скрепера включает копание (отделение грунта от массива и заполнение им ковша), транспортирование грунта в ковше к месту укладки, его отсыпку и возвращение машины на исходную позицию следующего рабочего цикла. Средняя дальность возки грунта скрепером колеблется от 0,3 до 2...3 км при ковшах вместимостью соответственно 5...46 м3. Удельный расход энергии составляет 3,2...6 (кВт-ч)/ м3. Главным параметром скрепера является вместимость ковша, в соответствии с которой различают скреперы малой (до 4 м3), средней (5...12 м3) и большой (15 м3 и более) вместимости.

  Рис.113. Схемы соединения скреперов с тягачом

Скрепер состоит из тягача и рабочего оборудования, по способу соединения которых различают прицепные (рис.113, а), полуприцепные (рис.113, б) и самоходные (рис.113, в) скреперы. У прицепных скреперов сила тяжести рабочего оборудования вместе с грунтом полностью передается на опорную поверхность через собственные ходовые устройства, а полуприцепные скреперы часть этой нагрузки передают на тягач. Обычно прицепные скреперы опираются на две ходовые оси. Существуют также одноосные прицепные скреперы (рис.113, г), у которых центр масс груженого скрепера расположен над ходовой осью.

Тяговое усилие обеспечивается гусеничным (рис.113, а, г), колесным одноосным (рис.113, в) или двухосным (рис.113, б) тягачом. У скреперов большой вместимости иногда приводными делают также задние колеса, оборудованные встроенным в них электрическим или гидравлическим приводом (мотор-колесо), состоящим из электродвигателя или гидромотора и планетарного редуктора.

Выпускаемые в настоящее время скреперы имеют гидравлическую или электрогидравлическую систему управления рабочим органом, которая обеспечивает принудительное опускание, подъем и разгрузку ковша, изменение глубины резания, подъем и опускание передней заслонки ковша с помощью гидроцилиндров двойного действия. Принудительное заглубление ножей ковша в грунт позволяет довольно точно регулировать толщину срезаемой стружки, сокращать время набора грунта и эффективно разрабатывать плотные грунты. При наборе грунта (рис.114, а) ножи опущенного на грунт ковша 2 срезают слой грунта толщиной h, который поступает в ковш при поднятой подвижной заслонке 3. Наполненный грунтом ковш на ходу поднимается в транспортное положение (рис.114, б), а заслонка 3 опускается, препятствуя высыпанию грунта из ковша. При разгрузке ковша (рис.114, в) заслонка 3 поднята, а грунт вытесняется принудительно из приспущенного ковша выдвигаемой вперед задней стенкой 5 ковша, причем регулируемый зазор с между режущей кромкой ковша и поверхностью земли определяет толщину с укладываемого слоя грунта 4, который разравнивается (планируется) ножами ковша и частично уплотняется колесами скрепера. При холостом ходе порожний ковш поднят в транспортное положение, а заслонка опущена. Для увеличения тягового усилия скрепера при наполнении ковша в плотных грунтах обычно используют бульдозер-толкач 1 (рис.114, а). При наполнении ковша скорость движения скреперов составляет 2...4 км/ч, при транспортном передвижении — 0,5...0,8 максимальной скорости трактора или тягача.

В зависимости от вида и объема выполняемых земляных работ применяют различные схемы движений скрепера в плане — по эллипсу, восьмеркой, челночно-поперечное и др. Схему движения по эллипсу применяют при разработке выемок и широких траншей, челночно-поперечное и восьмеркой — при копании неглубоких, но больших по площади котлованов.

Прицепные скреперы к гусеничным тракторам, обладающие высокой проходимостью, способны работать в плохих дорожных условиях. Низкие транспортные скорости этих машин (не более 10...15 км/ч) ограничивают экономически целесообразную дальность транспортировки грунта 500...800м. Самоходные скреперы характеризуются более высокими мобильностью, маневренностью, транспортными скоростями (до 50 км/ч) и производительностью (в 1,5...2,5 раза) по сравнению с прицепными машинами той же вместимости. Дальность транспортировки грунта самоходными скреперами экономически эффективна на расстояние до 5000 м.

Рис.114. Операции рабочего цикла самоходного скрепера

В строительстве используют самоходные скреперы с ковшами вместимостью 4,5, 8,3, 15, 16 и 25 м3.

На скреперах с ковшами вместимостью 16 и 25 м3 установлен второй дополнительный задний двигатель для привода задних колес через гидромеханическую трансмиссию, что позволяет выполнить все колеса машины ведущими. Управление дополнительным двигателем и гидромеханической трансмиссией синхронизировано с управлением тягачом и ведется из кабины машиниста. Одновременную работу обоих двигателей используют при заполнении ковша и транспортировании грунта к месту разгрузки; при выгрузке ковша и обратном ходе используется один двигатель тягача.

Подробнее устройство и принцип работы скрепера рассмотрим на примере его самоходной модели (рис.115, а). Одноосный тягач 9 соединен с рабочим оборудованием сцепным устройством 8 в виде двух цилиндрических шарниров, позволяющих тягачу поворачиваться и перекашиваться относительно рабочего оборудования. Рабочее оборудование включает в себя ковш 15, опирающийся задней частью на колеса 16, а передней соединенный упряжными шарнирами 14 с боковыми брусьями 13 тяговой рамы, которая своей передней балкой 7 опирается на тягач. Ковш ограничен днищем и боковыми стенками, а в задней части - выдвижной стенкой 2, перемещаемой при разгрузке ковша гидроцилиндрами 1. В передней части ковш закрывается заслонкой 4 с помощью гидроцилиндров 3.

Для разработки грунта переднюю заслонку приподнимают и, перемещаясь на рабочей скорости, гидроцилиндрами 5 опускают ковш, заглубляя его в грунт. При этом нижний обрез заслонки должен находиться примерно на уровне земли. После заполнения ковша его поднимают, закрывают заслонкой и на транспортной скорости перемещают к месту разгрузки. Чаще скреперы используют для отсыпки грунта в насыпи, для чего после выезда на насыпь ковш опускают, оставляя щель между ножами и поверхностью передвижения, открывают заслонку и, передвигаясь на малой скорости, задней стенкой выталкивают грунт из ковша. При этом задние колеса, перекатываясь по свежеотсыпанному грунту, уплотняют его. Поворот тягача относительно ковша осуществляют с помощью гидроцилиндров 6, рабочие полости которых соединены по схеме (рис.115, б), согласно которой поршневая полость каждого гидроцилиндра соединена со штоковои полостью другого гидроцилиндра. Рабочая жидкость поступает от насоса к гидроцилиндрам через гидрораспределитель 18, управляемый винтовой парой 17 от рулевой колонки. Гидроцилиндры шарнирно соединены своими гильзами с хребтовой балкой, а штоками -с тягами 10. Другие модели скреперов отличаются от описанной способом соединения рабочего оборудования с тягачом, устройством и приводом передней заслонки, конструкцией ковша и его подвеской, обеспечивающей отличные от описанного способы разгрузки: самосвальной — опрокидыванием ковша вперед или назад, полупринудительной — опрокидыванием донной части ковша и задней стенки, способных перемещаться относительно шарниров на стенках, щелевой - путем раздвижки днища и т.п.



Рис.115. Самоходный скрепер: а — общий вид; б — схема рулевого управления

Наиболее энергоемкой является операция копания грунта. Ковш заполняется номинальным объемом грунта, равным его геометрической вместимости 6...15 м3, на длине 9...15 м при средней толщине стружки 0,09...0,16 м при разработке глин и 0,2...0,35 м при разработке песков. Для заполнения ковша «с шапкой» (выше его геометрической вместимости) длина пути копания увеличивается в среднем на 20 %. Ковш наполняется лучше при движении скрепера под уклон. При постоянной толщине стружки (рис.116, а) и постоянной скорости передвижения тяговая способность скрепера реализуется полностью лишь в конце копания. С целью сокращения длительности этой операции за счет использования резерва тяги в течение

Рис.116. Продольный профиль выемок, образованных скреперами

всей операции при разработке связных грунтов применяют клиновой способ (рис.116, б) — максимально возможное по тяговому усилию заглубление ковша в начале операции с постепенным выглублением по мере его заполнения. Удовлетворительные результаты дает гребенчатый способ (рис.116, в) при разработке суглинистых и глинистых грунтов, а также клевковый способ (рис.116, г) при разработке сухих песков и супесей.

Основным недостатком разработки прочных грунтов является ограниченная возможность проталкивания грунта в ковш через слой находящегося там грунта в заключительной стадии заполнения ковша. Вследствие этого тяговая способность скрепера может исчерпаться прежде чем заполнится ковш. Более эффективно заполняются ковши со ступенчатыми 11 и 12 (рис.115, а) или полукруглыми, выступающими в средней части ножами, где грунтовая стружка имеет бóльшую толщину. Лучшие результаты дает принудительная загрузка, для чего в передней части ковша устанавливают скребковый элеватор (рис.117) или шнеки, которые отделенный от массива грунт забрасывают в ковш. Такая загрузка повышает наполнение ковша в среднем на 20 %. Повысить наполняемость ковша можно за счет увеличения тягового усилия путем применения толкачей, в качестве которых используют оборудованные буферами тракторы или бульдозеры. При копании толкач заходит в хвост скрепера и, упираясь в его буфер (за задними колесами), сообщает ему дополнительное тяговое усилие. Это позволяет обычно увеличивать толщину стружки в среднем до 40 %.

Толкачи эффективно применяют при бригадной работе нескольких скреперов. В зависимости от вместимости ковша и дальности возки один толкач может обслуживать 2...16 скреперов, оставаясь все время в зоне разработки грунта. Еще более эффективно использование скреперных поездов, состоящих из двух самоходных скреперов, соединяемых на время копания управляемым сцепным устройством. Сначала совместным тяговым усилием двух тягачей заполняется передний скрепер, а затем задний, после чего скреперы разъединяются и движутся к месту отсыпки грунта раздельно. При таком способе ковши могут быть наполнены более чем на 10% выше их геометрической вместимости. При работе в транспортном режиме груженые скреперы преодолевают уклоны до 12...15 %, а с порожним ковшом до 15...17 %.

Рис.117. Загрузка ковша скрепера скребковым элеватором

Предельная крутизна спусков для груженых скреперов составляет 20...25 %, с порожним ковшом - 25...30 %, меньшие значения для самоходных, бόльшие для прицепных скреперов. Крутые подъемы груженые скреперы преодолевают с помощью толкачей. Техническую производительность скреперов определяют как ПТ = 3600 q kн / (tц kр),

где q - геометрическая вместимость ковша, м3; kн - коэффициент наполнения ковша (в среднем для скреперов без толкачей при разработке песков - 0,6...0,9; глин - 1...1,1; супесей и суглинков - 1,1...1,2; черноземов - 1,1...1,25); tц ‑ продолжительность рабочего цикла, с; kр - коэффициент разрыхления грунта.

Продолжительность рабочего цикла tц = 3,6[lк / vк + lтг / vтг + lp / vp + lтп / vтп] + tnn,

где lк, lтг, lp и lтп - длины путей соответственно при копании, передвижении груженого скрепера, разгрузке и передвижении порожнего скрепера, м; vк, vтг, vp и vтп -скорости передвижения на этих путях, км/ч; tn продолжительность одного поворота, с (в среднем 12...15 с); n - число поворотов за рабочий цикл.

Длины путей копания и разгрузки

lк = q kн / (Bccpkp); lp = q kн / (Bh),

где B - ширина ковша, м; ccp - средняя толщина грунтовой стружки, м; h - толщина слоя отсыпки грунта, м.

Длины путей lтг и lтп, а также число поворотов n определяют в соответствии со схемой передвижения скрепера. Скорость vк в среднем составляет 0,65...0,8 паспортной скорости тягача на первой передаче, a vp - примерно 0,75 паспортной скорости.

Эксплуатационная производительность ПЭ= ПТ kв,

где kв - коэффициент использования скрепера во времени (в среднем при расчете сменной, месячной и годовой производительности соответственно равен 0,8...0,9; 0,5...0,65; 0,4...0,5).

Автогрейдеры

Автогрейдером (рис.118) называют ЗТМ на пневмоколесном ходу с отвальным рабочим органом, предназначенную для послойной разработки грунтов I и II категорий и планировки земляных поверхностей при строительстве и содержании автомобильных и железных дорог, аэродромов, а также используемую в промышленном, гражданском, гидротехническом и ирригационном строительстве. С помощью автогрейдеров профилируют и планируют поверхности при возведении насыпей высотой до 0,6 м, отрывают и очищают кюветы и канавы треугольного и трапецеидального профилей, сооружают корыта для дорожных оснований, перемешивают и разравнивают грунт, щебень, гравий и вяжущие материалы, а также разрушают дорожные покрытия при ремонте дорог, расчищают от снега дороги и площади.

В зависимости от массы машины и мощности силовой установки автогрейдеры разделяют на легкие (массой до 9 т и мощностью до 50 кВт), средние (до 13 т, до 75 кВт), тяжелые (до 19 т, до 150 кВт) и особо тяжелые (более 19 т, более 150 кВт). По конструктивному исполнению ходовых устройств они бывают двухосными и трехосными. Особенности конструкции ходового устройства отражены колесной формулой типа АхВхС, где А, В и С - число осей, соответственно, управляемых, ведущих и общее. Например, трехосный автогрейдер с двумя ведущими задними осями и передней осью с управляемыми колесами имеет колесную формулу 1x2x3. Автогрейдеры с этой формулой получили наибольшее распространение в строительстве. По способу управления рабочим органом различают автогрейдеры с механической (обычно легкие автогрейдеры) и гидромеханической системами привода.

Рабочим органом автогрейдера является отвал 6 (рис.118). Он расположен в средней части машины между передними 4 и задними 8 колесами на поворотном круге 7, установленном на тяговой раме 5. Последняя соединена в передней части универсальным шарниром с несущей (хребтовой) балкой 2, жестко соединенной с рамой ведущих (задних) колес и опирающейся на ось передних колес. Тяговая рама двумя гидроцилиндрами 1 может быть установлена задней частью на любой высоте, а также перекошена в вертикальной плоскости. С помощью специального гидроцилиндра она может быть вынесена в любую сторону, в том числе за пределы колеи машины. Эти кинематические возможности позволяют ориентировать отвал произвольно в плане и в вертикальной плоскости, включая вертикальные перекосы, выносить его в любую сторону от продольной оси движения автогрейдера. Кроме того, разовой установкой

Рис.118. Автогрейдер

отвал можно выдвинуть в сторону относительно тяговой рамы, а также изменить его угол резания. При необходимости отвал дооборудуют специальными приставками, например, для одновременной планировки подошвы и откоса насыпи, бровки и откоса выемки, профилирования придорожных канав и т. п. Для предварительной обработки плотных грунтов автогрейдер оснащают кирковщиком 3, бульдозерным отвалом или другим вспомогательным оборудованием, устанавливаемым в передней части машины и управляемым гидроцилиндрами. Все узлы и агрегаты автогрейдера (рис.119, а), в том числе двигатель 3 с трансмиссией, кабина водителя 4, основное и дополнительное рабочее оборудование автогрейдера, смонтированы на основной раме 8 коробчатого сечения, которая одним концом опирается на передний мост с управляемыми пневмоколесами 11, a другим - на задний четырехколесный мост 15 с продольно-балансирной подвеской парных колес 16. Передние колеса автогрейдера можно устанавливать с боковым наклоном в обе стороны для повышения устойчивости движения машины при работе на уклонах (рис.119, в) и уменьшения радиуса поворота.

Основное рабочее оборудование автогрейдера состоит из тяговой рамы 7, поворотного круга 12 и отвала 13 со сменными двухлезвийными ножами. Полноповоротный в плане отвал обеспечивает работу автогрейдера при прямом и обратном ходах машины. Поворот отвала в плане осуществляется гидромотором через редуктор. Передняя часть тяговой рамы шарнирно соединена с рамой машины, а задняя часть подвешена на двух гидроцилиндрах 6, с помощью которых грейдерный отвал устанавливают в различные положения: транспортное (поднятое) и рабочее (опущенное).

В рабочем положении отвал внедряется в грунт ножами и при движении срезает слой грунта и перемещает его в направлении, определяемом установкой отвала в плане под углом α к продольной оси машины (рис.119, б). Угол резания отвала в зависимости от категории грунта регулируется гидроцилиндром 14. Вынос тяговой рамы в обе стороны от продольной оси машины обеспечивается гидроцилиндром 5. Дополнительное рабочее оборудование автогрейдера включает удлинитель отвала, кирковщик 1, управляемый гидроцилиндром 2, и бульдозерный отвал 10, управляемый гидроцилиндром 9.

Рис.119. Автогрейдер среднего типа: а - общий вид; б - схема поворота отвала в плане; в - схема бокового наклона колес; г - схема бокового выноса отвала

Гидравлическая система управления рабочим оборудованием автогрейдеров обеспечивает подъем и опускание тяговой рамы вместе с поворотным кругом и отвалом, поворот отвала вместе с поворотным кругом в плане на 360°, боковой вынос отвала в обе стороны от продольной оси машины (рис.119, б), установку отвала под углом β (до 18°) в вертикальной плоскости, боковой вынос отвала для планировки откосов под углом γ (до 90°) (рис.119, г), а также совмещение различных установок отвала. Отдельные автогрейдеры могут оснащаться автоматической системой управления отвалом типа «Профиль», предназначенной для автоматической стабилизации отвала в поперечном и продольном направлениях, что позволяет существенно повысить производительность машины и точность обработки поверхности. На автогрейдерах устанавливаются автоматические системы «Профиль-10», «Профиль-20» и «Профиль-30».

Положительной особенностью автогрейдеров как машин для планировочных работ является расположение отвала в средней части машины между передними и задними колесами. При наезде колесами на неровности в полосе движения высотные отклонения режущей кромки отвала будут незначительными, существенно меньшими, чем при консольном расположении бульдозерного отвала. Это качество позволяет планировать земляные поверхности с меньшим числом повторных проходок, чем при работе бульдозера.

Рабочий процесс автогрейдера включает копание грунта, его перемещение и укладку с разравниванием в земляное сооружение. При разработке грунта отвал устанавливают режущей кромкой как параллельно его поверхности, так и наклонно под углом 10... 15° с заглублением отвала по ширине. Угол резания составляет 35... 45° соответственно при разработке тяжелых и легких грунтов. При зарезáнии отвала в грунт одним концом угол между режущей кромкой отвала и продольной осью машины (угол захвата) принимают равным 35...50°, при отделочных планировочных работах 45...90°, при копании с отводом грунта в сторону по отвалу 60°.

В зависимости от размеров обрабатываемого участка, рельефа местности, наличия искусственных сооружений автогрейдеры движутся по круговым и челночным технологическим схемам. Так, в дорожном строительстве при длине обрабатываемого участка (захватки) 400...1500 м автогрейдеры движутся по круговым технологическим схемам, а при меньших длинах — челночным способом (в одном направлении — вперед, в обратном — задним ходом). При этом в случае очень коротких захваток (около 150 м) грунт разрабатывают движением автогрейдера вперед, после чего возвращают машину на исходную позицию следующей проходки вхолостую задним ходом на повышенной скорости. При больших длинах захваток грунт разрабатывают автогрейдером при его движении как передним, так и задним ходом с разворотом отвала на 180° в плане на концах захватки.

Техническую производительность автогрейдера определяют, как и для бульдозера.



Означення функції. Правило (закон) відповідності між множинами і , за яким для кожного елемента з множини можна знайти один і тільки один елемент з множини , називається функцією.

При цьому називається незалежною змінною, або аргументом, а –залежною змінною, або функцією. Позначення: . Множина всіх допустимих значень аргументу , при яких функція визначена, називається областю визначення функції. Множина всіх значень , яких набуває функція, називається областю значень функції.

Приклад 4.1. Знайти область визначення і область значень функцій:

– область визначення функції , область значень функції

– область визначення функції область значень функції

– область визначення функції , область значень функції

Щоб задати функцію, необхідно вказати її область визначення та правило, за яким кожному значенню з області визначення відповідає значення . Розрізняють такі способи задання функції:

1. Табличний спосіб, який полягає в тому, що функцію можна задати за допомогою таблиці (табл. 4.1), в якій в одному рядку (або стовпчику) записано всі значення аргументу, а в другому – відповідні значення функції.

Таблиця 4.1



Табличний спосіб виявляється зручним, коли область визначення функції складається із скінченного числа точок. Але при розгляді теоретичних питань, вивченні якісної поведінки функції не можна обмежуватись функціями, які визначені лише в скінченному числі точок.

2. Графічний спосіб, який полягає в тому, що подається графік цієї функції. Графік дає просте і наочне уявлення про якісну поведінку функції, але точність обчислення значень функції за допомогою графіка досить низька внаслідок похибок при проведенні перпендикулярів і вимірюванні довжин.

3. Аналітичний спосіб, який полягає в тому, що виражають через за допомогою формули, що показує, які дії треба виконати з аргументом , щоб отримати значення . Аналітичний спосіб дає можливість обчислити значення функції при довільному значенні аргументу, при якому вона визначена точно або з довільною точністю.

4. Словесне задання функції,яке полягає в тому, що закон, за яким обчислюється виражається словами.

Нулі функції. Значення аргументу, при якому функція дорівнює , називається нулем функції. Функція може мати декілька нулів. Наприклад, функція має три нулі: Геометрично нуль функції – це абсциса точки перетину графіка функції з віссю . На рис. 4.1 зображено графік функції з нулями і

Рис. 4.1

Монотонна функція. Функція зростає на деякому проміжку, якщо для всіх і з цього проміжку з нерівності випливає нерівність . Функція спадає на деякому проміжку, якщо для всіх і з цього проміжку з нерівності випливає нерівність . Функція, яка спадає або зростає на певному проміжку,називається монотонною на цьому проміжку.

Обмежена і необмежена функції. Функція називається обмеженою, якщо існує таке додатне число , що для всіх значень . Якщо такого числа не існує, то функція не обмежена. Так, наприклад, функція на рис. 4.2 обмежена, але не монотонна, а на рис. 4.3 - монотонна, але не обмежена.

Рис. 4.2 Рис. 4. 3

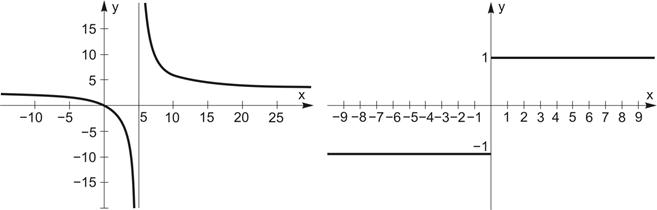

Неперервна і розривна функції. Функція називається неперервною в точці , якщо:

1) функція визначена при , тобто існує;

2) існує скінченна границя ; 3).

Якщо не виконується хоч одна з цих умов, то функція називається розривною в точці . Якщо функція неперервна в кожній точці області визначення, то вона називається неперервною функцією. Функція , графік якої наведено на

рис. 4.4, розривна при , оскільки не визначена при . В усіх інших точках вона неперервна. Функція (рис. 4.5) розривна при .

Асимптота. Якщо графік функції необмежено наближається до деякої прямої при віддаленні від початку координат, то ця пряма називається асимптотою.

Парна і непарна функції. Якщо для будь-якого з області визначення функції виконується , то функція називається парною; якщо – , то функція називається непарною. Графік парної функції симетричний відносно осі (рис. 4.6), а графік непарної функції симетричний відносно початку координат

(рис. 4.7).

Періодична функція. Функція – періодична, якщо існує таке відмінне від нуля число , що для будь-якого з області визначення функції виконується рівність

. Таке найменше число називається періодом функції.

Рис. 4.4 Рис. 4.5

Приклад 4.2. Довести, що має період .

Розв’язання. Відомо, що де , тому додавання

Рис. 4.6 Рис. 4.7



до аргументу синуса не змінює його значення. Чи є інше число з такою властивістю? Припустимо, що – таке число, тобто рівність виконується для будь-якого значення . Але тоді воно має місце і при тобто Однак за формулою зведення Тоді з двох останніх рівностей випливає, що . Але це правильно лише при Оскільки найменшим відмінним від нуля числом з є , то це число і є періодом . Аналогічно можна довести, що є періодом і для .

Приклад 4.3. Яке число є періодом функції ?

Розв’язання. Оскільки ,то додавання до аргументу не змінює значення функції. Найменше відмінне від нуля число з є Таким чином, воно і є періодом .

Обернена функція. Припустимо, що на проміжку визначена функція . Нехай область зміни цієї функції – проміжок . Якщо для всіх

рівняння має лише один розв’язок, який належить проміжку , то на проміжку можна розглянути таку функцію : для кожного позначимо через корінь рівняння , тобто для всіх з проміжку . Визначена так функція називається оберненою на проміжку .

Якщо функція визначена на довільній множині і кожного свого значення набуває тільки раз, то існує обернена функція , визначена на всій області зміни функції ; областю зміни є множина .

Знаходження оберненої функції зводиться до розв’язування рівняння відносно .

Якщо одному значеннюз області зміни відповідає кілька значень , то обернена функція для на всій області визначення не існує, але має обернену функцію на кожному інтервалі монотонності.

Якщо функція обернена до функції і , то . Отже, якщо точка належить графіку функції , то точка належить графіку функції . Але ці дві точки симетричні відносно прямої . Тому, щоб побудувати графік функції , оберненої до функції , треба графік функції симетрично відобразити відносно бісектриси першого і третього координатних кутів. На рис. 4.8 зображено графіки обернених функцій і .





Рис. 4.8

Приклад 4.4. Записати функцію, обернену до функції і побудувати її графік.

Розв’язання. Функція монотонна, тому обернена на всій області визначення, якою є множина дійсних чисел. Щоб скласти формулу оберненої функції, розв’яжемо рівняння відносно змінної : . Оскільки зазвичай ми позначаємо незалежну змінну – , а функцію – , то в отриманому виразі поміняємо місцями змінні. Функція і є оберненою до даної. Графіки цих функцій наведено на рис. 4.9.

Складена функція. Розглянемо функцію Фактично цей запис означає такий ланцюжок функціональних перетворень:

.

У загальному вигляді останні перетворення можна записати так:





Рис. 4.9



або

Маємо два послідовних правила відповідності (тобто функції), використовуючи які отримаємо як функцію від . У цьому випадку говоримо, що – складена функція від .

Приклад 4.5. Наступні функції є складеними:

Розв’язання. Ланцюжок перетворень для першої з них такий:

Для другої: для третьої: .

Графік функції. Графіком функції називається множина точок координатної площини, абсцисами яких є значення аргументу з області визначення функції, а ординатами – значення функції з області значень.
