Физическая структура диска

Структуры дисков

H - Проверка секторов.

H - Получить состояние дисковой системы.

H - Сброс дисковой системы.

Дисковое прерывание 13h

Лекция 3

Командная строка

Команда смены текущего диска

Работа с каталогами

A: - переход на диск А

C: - переход на диск С

• Просмотр каталога

dir (путь)(имя_файла) (/p) (/w)

Если не введены путь и имя файла, то на экран выведется информация о содержимом каталога (имена файлов, их размер и дата последнего изменения).

Параметр /p задает вывод информации в поэкранном режиме, с задержкой до тех пор, пока пользователь не щелкнет по какой-либо клавише. Это удобно для больших каталогов.

Параметр /w задает вывод информации только об именах файлов в каталоге по пять имен в строке.

• Изменение текущего каталога

cd путь

• Создание каталога

md путь

• Удаление каталога

rd путь

Это строка, которую вы увидите на экране после загрузки MS DOS. Она называется еще пригашением DOS и имеет вид, например, такой

C:\>

здесь C: - имя диска; > - символ приглашения, после которого мерцает курсор, указывая место, куда надо ввести команду.

Прерывание INT 13h предназначено для обслуживания жестких и флоппи-дисков. Многочисленные функции прерывания INT 13h выполняют все операции по вводу/выводу на диски.

Эта функция выполняет установку в исходное состояние всей дисковой системы или выбранного дискового устройства. Используется обычно перед началом работы с устройством.

Эта функция позволяет проверить результат выполнения предыдущей операции. Если операция завершилась аварийно, при помощи этой функции можно определить код ошибки.

02h/03h - Чтение/запись секторов.

Выполняется чтение секторов в оперативную память компьютера или запись информации из памяти в сектора диска.

Сектор задается для выбранных устройства, дорожки и головки. Программа должна также задать количество читаемых/записываемых секторов.

Функция проверяет сектора на правильность циклической контрольной суммы, CRC (Cyclic Redundancy Check); записи содержимого секторов в память не происходит.

Другие функции прерывания INT 13h.

Среди других функций прерывания INT 13h - форматирование дорожки, позиционирование головки на заданную дорожку диска, тестирование и предварительная установка диска, запуск диагностики контроллера и многое другое.

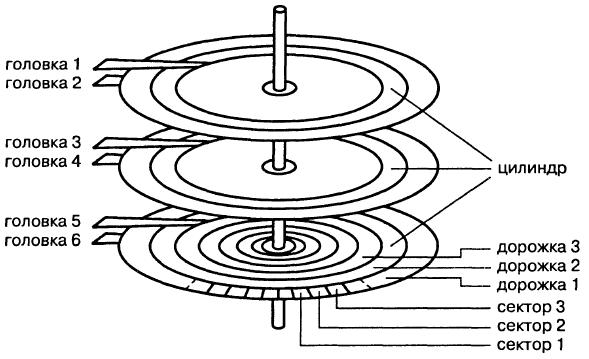

Файловая система обращается к диску непосредственно (напрямую), и поэтому она должна знать его физическую структуру (геометрию). Магнитный диск состоит из нескольких пластин, обслуживаемых читающими/пишущими головками (рис. 8.8). Пластины разделены на дорожки, а дорожки — на сектора. Дорожки, расположенные друг над другом, образуют «цилиндр». Исторически сложилось так, что точное место на диске определяется указанием трех «координат»: цилиндра, головки и сектора.

Физическая структура диска

Дорожки — ЭТО концентрические круги, разделенные на отдельные сектора. Подобно странице памяти, сектор диска — это наименьший блок информации, размер его обычно равен 512 байтам. Головки чтения/записи «плавают» над поверхностью диска. Значения трех вышеупомянутых «координат» позволяют головкам определить нужный сектор диска для чтения или записи данных.

Для цилиндров, головок и секторов были определены диапазоны приемлемых значений. Поскольку объемы дисков росли, увеличивалось и количество цилиндров, головок и секторов. Увеличивалось оно до тех пор, пока не вышло за пределы этого самого диапазона. Вот поэтому некоторые старые компьютеры не могут прочитать диски размером 60 Гб и более (а некоторые и того меньше). Вместо увеличения этих диапазонов были разработаны различные преобразования, которые позволяют вернуть комбинации сектора, головки и цилиндра назад в указанный диапазон.

Было решено заменить адресацию геометрического типа логической (или линейной) адресацией, где отдельные секторы были просто пронумерованы от О до последнего доступного сектора. Теперь для того, чтобы обратиться к сектору, нужно просто указать его номер.
