Графічне представлення результатів

Графічне представлення результатів психологічного дослідження має ряд безперечних переваг перед табличним (цифровим) матеріалом у тих випадках, коли мова йде про доповіді, наукові звіти і повідомлення, дисертаційні роботи і т. д. Графічне уявлення найбільш наочне, воно дозволяє візуально представити отримані закономірності, зв'язку і ін.

Так при побудові графіка безінтервального варіаційного ряду по осі абсцис (x) відкладають середні значення класів, по осі ординат (y) – частоти. З’єднуючи вершини перпендикулярів прямими лініями, отримують геометричну фігуру у вигляді багатокутника, яка називається полігоном розподілу частот. Лінія поєднуючи вершини перпендикулярів, називається варіаційною кривою або кривою розподілу частот варіаційного ряду.

При побудові графіка інтервального варіаційного ряду по осі абсцис відкладають межі класових інтервалів, а по осі ординат – частоти інтервалів. В результаті отримуємо гістограму розподілу частот.

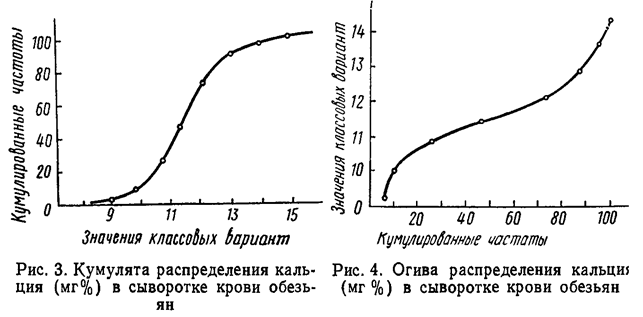

Якщо по осі абсцис відкладати значення класів, а по осі ординат – накопичені частоти з наступним з’єднанням точок прямими лініями, отримаємо графік, який називається кумулятою. Відкладаючи по осі абсцис частоти, а по осі ординат – значення класів з наступним з єднанням геометричних точок прямими лініями, отримують лінійний графік, який називається огівою.
