Решение любой проблемы в системе Simulink должно начинаться с постановки задачи. Чем глубже продумана постановка задачи, тем больше вероятность успешного ее решения. В ходе постановки за­дачи нужно оценить, насколько суть задачи отвечает возможностям пакета Simulink и какие компоненты последнего могут использовать­ся для построения модели.

Основные команды редактирования модели сосредоточены в меню Edit. В качестве примера применения этих команд рассмотрим пост­роение простой модели, а точнее, сразу трех простых моделей в пре­делах одного окна. Это, кстати, будет весьма поучительный экспе­римент, показывающий, что можно одновременно моделировать несколько систем. Итак, сначала откроем пустое окно для новой модели (кнопка Create a new model в панели инструментов браузера библиотек Simulink).

Введем заголовок нашей будущей модели - «Simple model» (Про­стая модель). Для этого достаточно установить курсор мыши в нуж­ное место окна и дважды щелкнуть левой кнопкой мыши. Появитсяпрямоугольная рамка, внутри которой находится мигающий мар­кер ввода в виде вертикальной палочки.

Теперь можно ввести нужную надпись по правилам, действующим для строчного редактора. Пока будем считать, что параметры над­писи по умолчанию нас вполне устраивают.

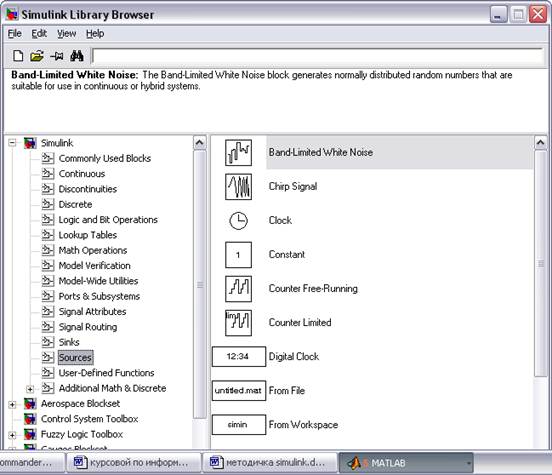

Из раздела библиотеки Sources перетащим мышью три источника сигнала: синусоидального, прямоугольного (дискретного) и пило­образного.

Затем из раздела Sinks перетащим в окно модели блок осциллографа.

В результате получим модель в виде, представлен­ном на рис.4.1.

Рис. 4.1. Начало подготовки модели
