Общие положения. Коэффициент шума характеризует шумовые свойства -радио­приемного устройства и косвенно его чувствительность

ИЗМЕРЕНИЕ ЭЛЕКТРИЧЕСКИХ ХАРАКТЕРИСТИК КАНАЛОВ ТЧ

ИЗМЕРЕНИЕ КОЭФФИЦИЕНТА ШУМА РАДИОПРИЕМНОГО УСТРОЙСТВА

Коэффициент шума характеризует шумовые свойства -радио­приемного устройства и косвенно его чувствительность. Измерение коэффициента шума радиоприемного устройства производится в трех точках каждого диапазона с помощью генера­тора шума Б28, входящего в комплект станции, в следующем по­рядке:

— произвести коммутацию согласно схеме рис. 6.5;

— на передней панели сменного блока приемника Б7 устано­вить тумблер КШ—РАБОТА в положение КШ, переключатель КОНТРОЛЬ в положение КШ;

— включить питание приемного устройства и настроить его на волну, на которой измеряется коэффициент шума;

— на передней панели генератора шума Б28 установить пере­ключатель КОНТРОЛЬ—ИЗМЕРЕНИЕ в положение КОНТ­РОЛЬ, переключатель 4—10—40 установить 8 положение 40;

— ручкой УСТ, ЧАСТОТЫ блока Б7 добиться максимального отклонения стрелки измерительного прибора Б28 а заметить ее по­ложение;

— включить питание прибора Б28, для чего вилку шнура питания вставить в розетку ~220 блока Б 13 и включить тумблер СЕТЬ на передней панели прибора Б28;

— вращая ручку УСТ. ТОКА на передней панели прибора Б28, добиться увеличения показания измерительного прибора Б28 в два раза по сравнению с ранее отмеченным;

— переключатель КОНТРОЛЬ—ИЗМЕРЕНИЕ установить в положение ИЗМЕРЕНИЕ;

— переключателем 4—10—40 добиться положения стрелки, удобного для отсчета;

— по отклонению стрелки измерительного прибора Б28 опреде­лить ток диода /д, при этом следует иметь в виду, что отклонение стрелки прибора на всю шкалу соответствует 4, 10, 40 мА в зави­симости от положения переключателя 4—10—40;

— определить коэффициент шума по формуле Nш=0,5 Iд, где Nш — коэффициент шума (раз); Iд — измеренный ток диода (мА).

Перевод коэффициента шума, выраженного в натуральных ве­личинах, в логарифмические (децибелы) производится по формуле Nш дБ-10 1g /Nш, (раз).

Радиоприемное устройство считается исправным, если измерен­ная величина коэффициента шума Nш не превышает:

в диапазоне А—9 дБ;

в диапазоне Б—10 дБ;

в диапазоне В—11 дБ.

К основным электрическим характеристикам каналов ТЧ отно­сятся: амплитудно-частотная (частотная) и амплитудная характе­ристики.

Эти характеристики каналов ТЧ контролируются при сдачеих в спецаппаратную и для уплотнения аппаратурой тонального телеграфирования типа П-318.

Амплитудно-частотной характеристикой называется зависимость остаточного затухания канала ТЧ от частоты.

По нормам МККР и МККТТ она не должна выходить за пределы трафарета в полосе частот 0,3—3,4 кГц. Трафарет рис. 6.6 показы­вает границы допустимого отклонения остаточного затухания в по­лосе частот 0,3—3,4 кГц от остаточного затухания на частоте 800 Гц. Амплитудной характеристикой канала ТЧ называется, зависи­мость уровня сигнала на выходе канала от величины уровня на его входе (рис. 6.7).

На практике наиболее часто пользуются зависимостью остаточ­ного затухания от уровня входного сигнала.

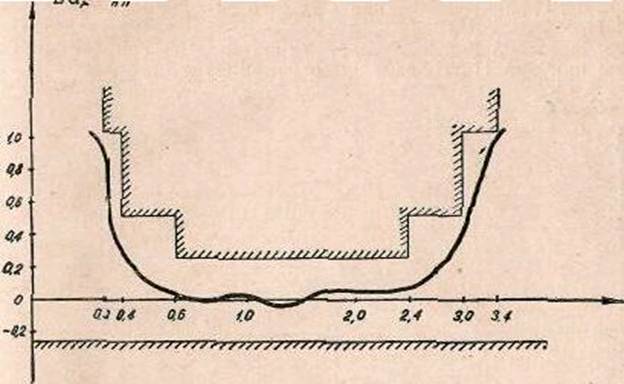

Рис. 6.6. Амплитудно-частотная характеристика канала ТЧ

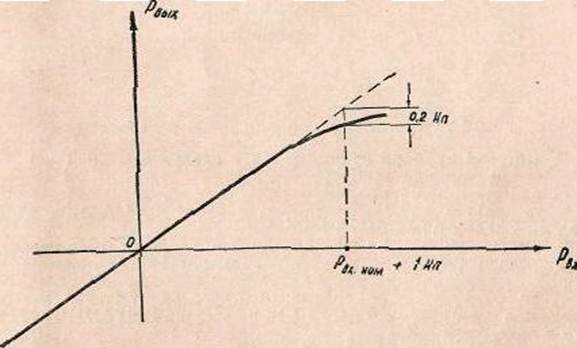

Рас, 6,7. Амплитудная характеристика канала ТЧ

Отклонение остаточного затухания от номинального не должно превышать 0,2 Нп при увеличении входного сигнала от номиналь­ного на 1 Нп.

Снятие частотной и амплитудной характеристик производится с помощью прибора П-321, входящего в комплект станции.
