Проведение испытаний. Обработка результатов испытаний

Способ

Обработка результатов испытаний

Адгезию защитных покрытий (А), Н/см (кгс/см), определяют по формуле

(1)

где F - усилие отслаивания, Н (кгс);

b - ширина отслаиваемой ленты, см.

За величину адгезии защитного покрытия принимают среднее арифметическое трех измерений, вычисленное с погрешностью до 1,0 Н/см (0,1 кгс/см).

Результаты измерения произведенного по методу А (способ 1)заносят в табл. 7.

Таблица 7

Температура окружающего воздуха,К (°С)	Номер измерений	Усилие отслаивания F, Н (кгс)	Ширина отслаиваемой полосы b, см	Величина адгезии А, Н/см (кгс/см)	Характер разрушения
	Среднее

Адгезиметр АМЦ2-20 укомплектовануниверсальным захватом 6 (рис.5).Универсальный захват предназначен для закрепления полосы отслаиваемогопокрытия для определения его адгезионной прочности.

5

4

3

2

1

Рис. 5. Адгезиметр АМЦ-20.

1- цифровой индикатор, 2 – кнопка “1/0”, 3 – кнопка “>0<”, 4 – ручка-держатель, 5 – крюк

Стальным ножом (нож следует держать с наклоном 45-60 град к поверхности) вырезать полосу защитного покрытия шириной от 10 до 40 мм(с погрешностью не более 0,25мм) в зависимости от ожидаемой величины его адгезионной прочности. Для этого следует пользоваться линейкой или шаблоном, рис.9,а.

(Необходимоследить за тем, чтобы покрытиебыло прорезано ножом до металлическойповерхности. В случае отслаивания заводскогопокрытиятолщиной 1,5-3,0 мм ~ и болеерекомендуется прорезать покрытиедополнительно(отступив от полосы с обеих сторон 2-3 мм) и удалить образовавшиеся две узкие полоски покрытия,см. рис.6,б)

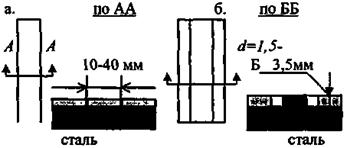

Рис. 6. Вырезание полоски покрытия дляотслаивания.

Ножом приподнять конец вырезанной полосы покрытия и осторожно ("подрезая" адгезив,если это необходимо) отслоить полоску от трубы длиной 4-5 см и закрепить в захвате прибора по подходящему варианту (см. рис.7).

1. При отслаивании покрытия толщиной 0,4-0,7 мм с большой величинойадгезионной прочности.

(Отслаивание под углом 180 град.)

2. При отслаивании покрытия толщиной 0,8-1,5 мм

(Отслаивание под углом180 град.)

3. При отслаивании покрытия заводского нанесениятолщиной свыше 1,5 мм (напыленный,экструдированныйполиэтилен с термоплавкимадгезивом) (Отслаивание под углом 90 град.)

Рис.7. Рекомендуемые схемы закрепления полосы покрытия в зажиме.

Подсоединить зажим к крюку 5 адгезиметра.

Включить адгезиметр нажатием кнопки "1/0" - При этом прибор издает короткий звуковойсигнал и на табло появляется надпись "-Ад-" ("Адгезиметр"). После входа в режим в режим “Адгезиметр” произвести настройку параметров адгезиметра. Настройка парметров производится кнопками: “1/0” – вход и выход из режима, “>0<” – выбор значения.

Пункты настройки параметров адгезиметра:

t_o -время о ж идания, необходимое оператору для выхода на стационарный режим отслаивания, t_o = 1, 2, 3, 4, 5, 6, 7 секунд;

t_n-прод о лжительность отслаивания, t_n = 10, 20, 30, 40, 50, 60, 70 секунд;

ПОР - порог срабатывания, т.е. усилие отслаивания, при превышении которогоприбор накапливает информацию для определения величины адгезионнойпрочности, ПОР = 0.02, 0.05, 0.10, 0.20, 0.50, 1.00, 2.00, 5.00 кг.

Повторно нажать кнопку "1/0" - При этом прибор автоматически производиткоррекцию нуля и на табло появляются "-000". Прибор готов к измерениям.

Приложить (только за ручку) к прибору тянущееусилие и начать отслаивать покрытие. Отслаивание следует производить равномерно(без рывков или остановок) с постояннойскоростью.

(Скорость отслаивания (V_omc) можно определить как частное от делениядлины (в мм) отслоенного участка покрытия (L) на величину заданнойпродолжительности отслаивания t_n (в мин.).

Vomc= L/t_n (мм.мин)

Пример: L = 15 мм. t_n = 20 сек.

V = (15)·(20/60) = 45 мм/мин)

В процессе отслаивания покрытия происходит:

1)Постоянная регистрация наиндикаторе текущего значенияприлагаемого усилия.

2)По достижении приложенного усилия равногопо величине значению "ПОР", которое Вами было задано ранее, прибор издает непрерывныйзвуковой сигнал в течение ( заданного ранее)времени t_o;

3) По истечении времениожидания (t_o)адгезиметр приступает кнакоплениюпоступающей информации (о приложенном усилии)и еестатистической обработки, котораяосуществляется в течениезаданнойпродолжительности отслаивания (t_n):

4)Отсчет продолжительности отслаивания (t_n) начинается сразу послеокончания звукового сигнала;

5)В течение отслаивания (t_n) происходит перемигивание неиспользуемыхвертикальных сегментов в старшем разряде индикатора.

Проводить отслаивание необходимо до моментакороткого щелчка прибора (при этом прекращаетсяперемигивание вертикальных сегментов)ипоявления на индикаторе минимального значения усилия отслаивания.Это означает –измерение закончено.

Записать показания минимального усилия отслаивания. При этом минимальное значение усилиясопровождается мерцание курсора на нижнемгоризонтальном сегменте в старшем знакеиндикатора.

Нажать кнопку ">0<". При этом на индикаторе высвечивается среднеинтегральное значение усилияотслаивания покрытия (и мерцает средний сегмент в старшем разрядеиндикатора)

Нажать вновь кнопку ">0<" - высвечивается максимальное значение приложенного усилия и мерцает верх сегмент в старшем разряде индикатора.

Повторным нажатием кнопки ">0<" из памятиприбора можно многократно вызвать на табло минимальное, среднеинтегральное и максимальное значение усилияотслаивания.

По прошествии 60 с прибор отключаетсясамостоятельно.

После отслаивания и записи результатов нажатьна кнопку "1/0". При этом прибор "удаляет" всю информацию, автоматическиосуществляет коррекцию нуля (высвечивает "000") и вновь готов к работе.

При повторном нажатии кнопки "1/0" – прибор отключается.
