ПЕРЕЧЕНЬ ЭКЗАМЕНАЦИОННЫХ ВОПРОСОВ И ЗАДАЧ

Вопросы

1. Предмет начертательной геометрии.

2. Методы проецирования.

3. Основные инвариантные свойства параллельного проецирования

4. Эпюр Монжа.

5. Проецирование прямой линии.

6. Определение расстояния между двумя точками.

7. Прямые частного положения.

8. Взаимное положение двух прямых.

9. Способы задания плоскостей в пространстве.

10. Частные случаи расположения плоскостей.

11. Главные линии плоскости.

12. Взаимное положение двух плоскостей.

13. Взаимное положение плоскости и прямой.

14. Взаимно-перпендикулярные плоскости и прямые.

15. Способы преобразования ортогональных плоскостей проекций.

16. Многогранники. Взаимное расположение многогранника c плоскостью и линией.

17. Аксонометрические проекции.

18. Сварные соединения.

19. Сборочный чертеж. Спецификация.

20. Резьба: основные параметры; классификация, обозначения.

21. Деталирование сборочного чертежа.

22. Шероховатость.

Задачи

1. Определение линии пересечения двух плоскостей, заданных следами.

2. Определение истиной величины треугольника способами преобразования ортогональных плоскостей проекций.

3. Определение следов прямой общего положения.

4. Нахождение точки встречи прямой с плоскостью треугольника.

5. Нахождение недостающей проекции точки в заданной плоскости.

6. Построение прямой в плоскости общего положения.

7. Нахождение точки встречи прямой с заданной плоскостью и определение ее видимости.

8. Определение истинной величины прямой способом вращения или способом прямоугольного треугольника.

9. Перевод прямой из общего положения в частное способом перемены плоскостей.

10. Определение расстояния от точки до прямой.

11. Определение расстояния от точки до заданной плоскости.

12. Определение углов наклона плоскости общего положения к плоскостям проекций способами вращений или перемены плоскостей проекций.

13. Заключение прямой во фронтально - или горизонтально проецирующие плоскости.

Основная литература.

1. Чекмарев, А.А. Инженерная графика: справ. материалы / А.А. Чекмарев, В.К. Осипов.- М.: Владос, 2002. – 416с.: ил. – (справочные материалы).- Библиогр.: с.408.

2. Чекмарев, А.А. Инженерная графика [Текст]: учебник для вузов/ А.А. Чекмарев. – 5-е издание., стер.-М.: Высш. шк., 2003.-365с.: ил.- Библиогр.: с.355.

3. Новичихина, Л.И. Справочник по техническому черчению [Текст]: /Л.И. Новичихина - Мн.: Книжный Дом, 2004.-320с.: ил. – Библиогр.: с. 311-312.

4. Левицкий, В.С. Машиностроительное черчение [Текст]: В.С. Левицкий Учеб. - М.: Высш. шк., 2004. - 436с.

Дополнительная литература.

1. Левицкий, В.С. Машиностроительное черчение [Текст]: В.С. Левицкий Учеб. - М.: Высш. шк., 2003. - 428с.

2. Попова, Г.Н. Машиностроительное черчение [Текст]: Справ./ Г.Н. Попова, С.Ю. Алексеев. - Л.: Машиностроение, 1986. - 446с.

3. Чекмарев, А.А., Справочник по машиностроительному черчению [Текст]: / А.А. Чекмарев, В.К. Осипов.- М.: Высш. шк., 1994. - 671с.

4. Федоренко, В.В. Машиностроительное черчение [Текст]: Справ. / В.В Федоренко, А.И. Шошин - Л.: Машиностроение, 1982. - 416с.

5. Анурьев, К.К. Основы конструирования [Текст]: Справочно-методическое пособие / К.К. Анурьев - В 2 кн. - М.: Машиностроение, 1988. Кн 1. - 540с.

6. Машиностроительное черчение [Текст]: / Г.П. Вяткин [и др.]; отв. ред. Г.П. Вяткин. - М.: Машиностроение, 1985.- 338с.

Приложение А

(обязательное)

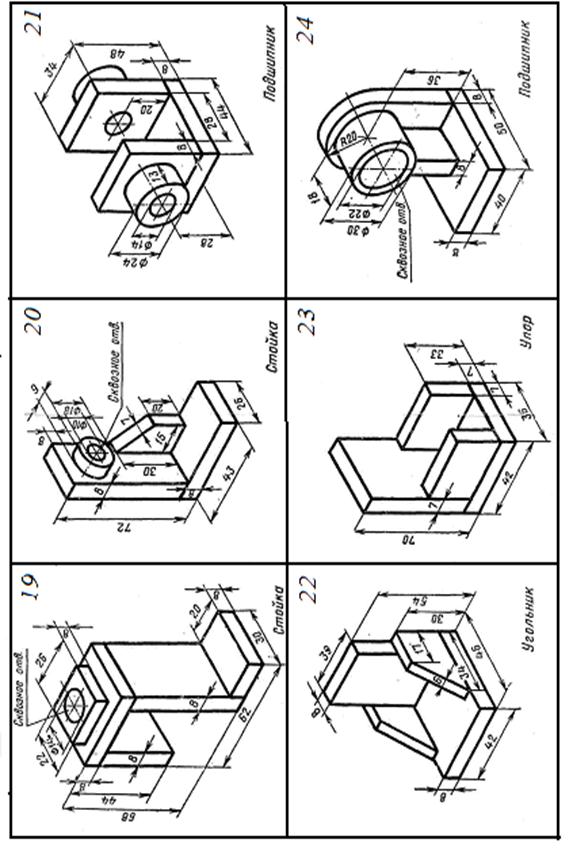

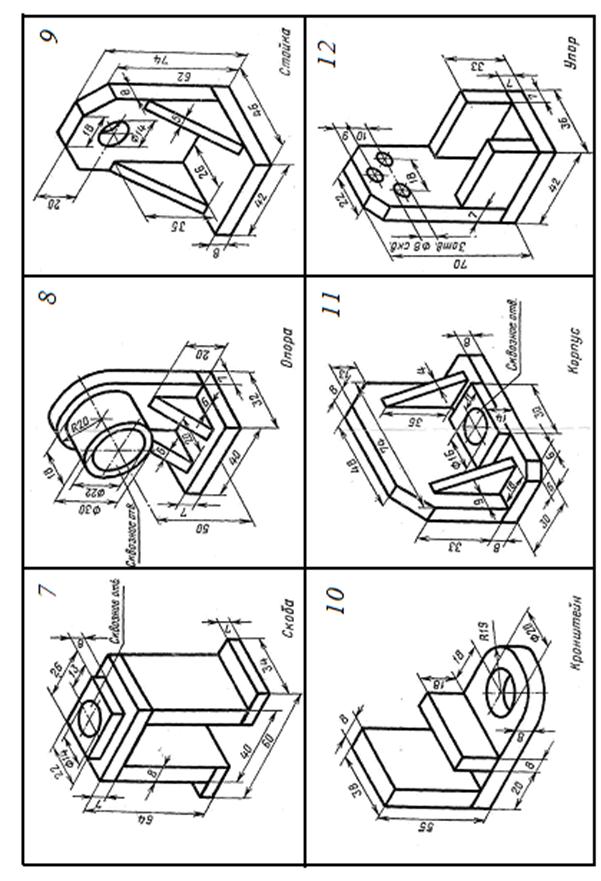

Варианты заданий по теме: «Сварные соединения»
