Розташування органів керування, налагоджування та підключення

Технічні дані.

Призначення тестора оптичного типу ОМКЗ -76

Тестер призначений для виміру середньої потужності оптичного випромінювання в трактах світловодних систем і генерування оп-тичного випромінювання на довжинах хвиль (0,85 ± 0,1) мкм.Основні характеристики наведено в відповідній документації.

Тезнічні дані наведено у відповідній додатковій літературі [7.1].

Розташування органів керування, налагодження та підключення наведені на слідуючих рисунках: органи керування та під’ єднувальні з’єднувачі на передній та задній панелях приладу (рис.7.1), фото-перетворювачів ФП (рис.7.2) і перетворювачів СІД та ЛД (рис.7.3).

Призначення органів керування та їх вихідне положення наве-дені в табл.4.1.

а) б)

Рисунок 7.1.- Зовнішній вигляд передньої (а) та задньої (б) панелі.

Рисунок 7.2 – Передня (1) і задня (2) панелі фотоперетворювачів

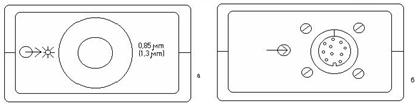

Рисунок 7.3 – Передня (а) і задня (б) панелі перетворювачів СД і ЛД

7.7 ЗАВДАННЯ НА ПІДГОТОВКУ ДО ПР

7.7.1 Вивчити пристрій ОТ, принцип роботи і правила безпечної роботи з приладом.

7.7.2 Ознайомитись з технічними характеристиками і призначен-ням органів керування ОТ.

7.7.3 Вивчити одиниці виміру оптичної потужності мВт і дБм; вміти робити перерахування мВт у дБм і дБм у мВт.

7.7.4 Підготувати протокол виконання лабораторної роботи, у якому намалювати схему структурну ОТ ОМК3-76

7.7.5 Пояснити призначення ОМК3-76 і порядок вимірювання.

7.8 ПІДГОТОВКА І ПРОВЕДЕННЯ ПЕРЕВІРКИ ОТ

Встановити органи керування і контролю в підготовчі положен-ня, підключити до блоку індикації кабелем "К 5" ФП і кабелем "К4" перетворювач СД чи ЛД відповідної довжини хвилі.

Перемикач "ЖИВЛЕННЯ" поставити в положення ВКЛ, при цьому повинний включитися один зі світлодіодів індикатора режиму вимірів. До проведення вимірів прогрійте прилад протягом 15 хв.

Випробуйте роботу приладу по наступних ознаках:

-при положенні “ “ перемикача режиму робіт і відкри-тому оптичному вході ФП-0,85 (ФП-1,3), який спрямований на ДВ, на цифровому індикаторі індицирується значення потужності випромінювання, потрапившего у ФП через вхідний роз’єм;

-при під’єднанні до вхідного з’єднувача фотоперетворювача ФП- 0,85 (ФП- 1,3) виходу перетворювача СД-0,85 (СД-I,3) чи ЛД-0,85 (ЛД-1,3) і положенні ВКЛ кнопки " " перемикача режиму робіт, на цифровому індикаторі індицирується значення потужності випромінювання, що надходить на ФП.

- при переключенні кнопки «» значення потужності на цифровому табло індикатора повинне змінитися приблизно в 2 рази.
