Лекция № 5

Контрольные вопросы

1.3.1. Что называется дополнительным видом?

1.3.2. Что называется наклонным разрезом?

1.3.3. В каких случаях применяются дополнительные виды и наклон­ные разрезы?

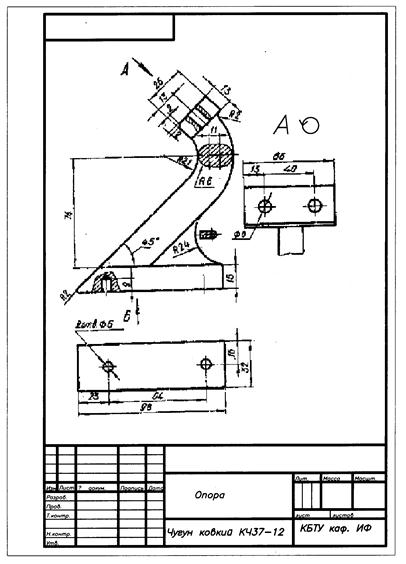

Рис. 50

Рис. 50

МЕТОДИЧЕСКИЕ УКАЗАНИЯ К КОНТРОЛЬНОЙ РАБОТЕ НА ТЕМУ «ВИДЫ, РАЗРЕЗЫ, СЕЧЕНИЯ»

Заключительным этапом изучения дайной темы является выполнение контрольной работы, которая включает три задачи.

В задаче 1 необходимо выполнить вид слева и достроить вид сверху по заданному главному виду и неполному виду сверху геометрического тела (пирамида, конус, призма, цилиндр). Геометрические тела имеют вырезы, образованные несколькими плоскостями. Необходимо строить проекции этих вырезов на видах.

В задаче 2 необходимо выполнить недостающий вид в целесообразный разрез.

В задаче 3 необходимо выполнить чертеж детали, заданной в наглядной форме, т. е. необходимые виды, разрезы, сечения.

В задачах 1 и 2 необходимо установить в проставить разме­ры деталей согласно указанным масштабам, а в задаче 3 масштаб чертежа применяется в зависимости от размеров заданной детали и поля чертежа.

Все задачи выполняются на листах - билетах.

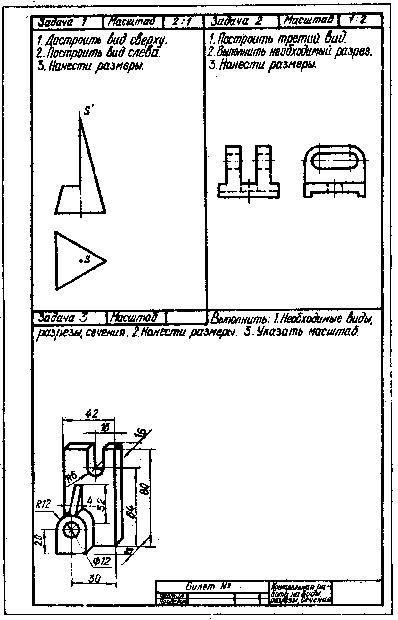

Образец билета дан на странице 61.

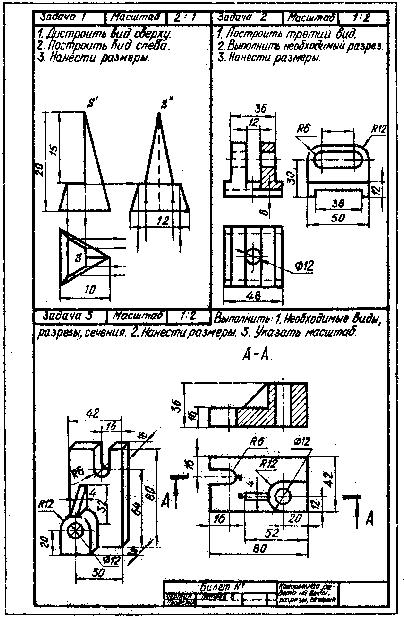

Образец выполнения контрольной работы по данному билету представлен на странице 62.

Рассмотрим выполнение задач данной контрольной работы.

В задаче 1 дана пирамида с вырезом. образованным горизонтальной и профильной плоскостями.

На виде сверху проводим недостающие ребра пирамиды и фигуру сечения горизонтальной плоскостью. Затем строим вид слева с помощью линий связи, проведенных от главного вида и вида сверху.

Фигуру сечения профильной плоскостью строим на виде слева. Размеры пирамиды устанавливаем по указанному масштабу. В нашем случае размеры пирамиды на чертеже уменьшаем в два раза, так как масштаб чертежа 2:1.

В задаче 2 даны главный вид и вид слева некоторой детали, следовательно, необходимо построить вид сверху.

Для этого по имеющимся видам мысленно представим себе заданную деталь и строим вид сверху. Для построения вида сверху можно проводить линии связи.

После построения вида сверху выполняем разрез. Для данной детали целесообразно выполнить половину фронтального разреза, поэтому на первой половине главного вида невидимые линии обводим сплошными линиями и заштриховываем под 45° к линиям рамки.

Затем с учетом заданного масштаба устанавливаем и простав­ляем размеры.

В задаче №3 дана деталь, для которой с учетом ее конструктивной формы, следует выполнить ступенчатый разрез и вид сверху. Для этого вместо главного вида выполняем ступенчатый разрез А-А, затем строим вид сверху. Для ребра жесткости выполняем сечение Б-Б. К данной задаче необходимо применить масштаб 1:2, так как размеры детали и поле чертежа не позволяют выполнить чертеж в большем масштабе.

ЛИТЕРАТУРА

1. Государственные стандарты единой конструкторской документации (ЕСКД)., ГОСТ 2.301-68 - ГОСТ 2.307-68 (Стандарт СЭВ СТ. СЭВ 362-76).

2. Чекмарев А.А. Инженерная графика. Учебник для студентов вузов. – М.: Высшая школа, 2001.

3. Чекмарев А.А., Осипов В.К. Справочник по машиностроительному черчению. – М.: Высшая школа, 2000. – 493 с.

4. Левицкий В.С. Машиностроительное черчение. – М.: Высшая школа, 2000. – 352 с.

5. Лагерь А.И. Инженерная графика.- М.: Высшая школа, 2003. – 270 с.
