Устройство. Наибольшая высота подъема подсасываемой воды, м,

Назначение

Дозирующая вставка

Наибольшая высота подъема подсасываемой воды, м,

Давление за гидроэлеватором при

Рабочий расход воды при давлении 0,8 МПа

Производительность при давлении в напорной линии

перед гидроэлеватором 0,8 МПа (8 кгс/см2), л/мин, не менее...... 600

(8 кгс/см2), л/мин.........................................................................................550

Рабочее давление, МПа (кгс/см2)...................................................... 0,2 - 1,2

производительности 600 л/мин, не менее......................................... 0,17

при рабочем давлении, МПа:

1,2 (12 кгс/см2)............................................................................................ 19

0,2 (2 кгс/см2)............................................................................................. 1,5

Условный проход, мм, патрубка:

входного..................................................................................................... 70

выходного.................................................................................................. 80

Габариты, мм, не более:

длина.......................................................................................................... 680

ширина....................................................................................................... 290

высота.........................................................................................................160

Масса, кг, не более.................................................................................. 5,6

Дозирующие вставки предназначены для введения пенообразователя в поток воды из цистерны пожарного автомобиля пенного пожаротушения. Дозирующие вставки устанавливают чаще всего в напорных рукавных линиях в тех случаях, когда необходимо обеспечить большие расходы пенообразующего раствора, например для питания пеноподъемников с 2...3 пеногенераторами ГПС-600 или одного ГПС-2000.

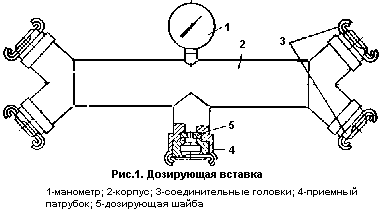

Дозирующая вставка состоит из цилиндрического корпуса 2 с соединительными головками 3 для пожарных рукавов, по которым поступает вода. Пенообразователь во вставку поступает от насоса пожарного автомобиля пенного тушения по пожарному рукаву через дозирующую шайбу 5, расположенную в приемном патрубке 4.

При подаче пенообразователя в дозирующую вставку насос, подающий пенообразователь, должен создавать напор от 2 до 30 м (в зависимости от числа подключенных пеногенераторов) и всегда должен быть выше напора в рукавной линии.

Дозирующие вставки можно устанавливать и на всасывающей линии. В этом случае они должны быть оборудованы соответствующими присоединительными головками.
