На АЦ-3.0-40 гос. № Е 793 ОТ

Акт испытания пожарного насоса и пеносмесителя

Майор вн. службы

Начальник ПЧ-10

РЕГИСТРАЦИИ РЕЗУЛЬТАТОВ ИСПЫТАНИЙ

ЖУРНАЛ

ПОЖАРНО-ТЕХНИЧЕСКОГО ВООРУЖЕНИЯ

N п/п	Наименование предмета вооружения	Инвентарный номер	Величина испытательной нагрузки	Результат испытаний	Подпись лица, проводившего испытания, расшифровка подписи
	Л-60		300кг/2мин	Пригодна
	вытяжная веревка	-	200кг	Пригодна
	ЛШ		160кг/2мин	Пригодна
	ЛП		120кг/2мин	Пригодна
	Спасательная веревка (статическое испытание)		350кг/5мин	Пригодна
	(динамическое испытание)		150кг	Пригодна
	Рукавная задержка		200кг/5мин	Пригодна
	Спасательный пояс		350кг/5мин	Пригоден
	Карабин		350кг/5мин	Пригоден
	ПН-40 У АЦ гос №Е 793 ОТ	-	2700об/мин	Пригоден
	РС-50		0,6 МПа/2мин	Пригоден
	РС-70		0,9 МПа/2мин	Пригоден
	Предохранительная подушка учебной башни	-	Замена	Пригодна
	Водосборник		1,2 МПа/2мин	Пригоден
	Рукавный переход		1,2 МПа/2мин	Пригоден
	Гидроэлеватор		0,8 Мпа/2мин	Пригоден

Приложение №2

УТВЕРЖДАЮ

________Иванов А.Ю.

«___» _________ 200_ года г. Иваново

Комиссия в составе:

1. Начальника 1 караула лейтенанта внутренней службы Петрова А.А.

1. Старшего водителя старшего прапорщика внутренней службы Сидорова В.В.

2. Помощника начальника 1 караула старшего прапорщика внутренней службы Егорова А.В.

10.05.2004г. провели испытание пожарного насоса ПН-40 УА и пеносмесителя ПС-5 на АЦ-3.0-40 гос. № Е 793 ОТ. Испытания проводились в соответствии с приказом №630 от 31.12.2002г. и в соответствии с методикой проведения испытаний пожарных насосов и стационарных пеносмесителей 19/8-789 от 10.07.2000г.

Цель испытания: определить техническое состояние пожарного насоса и пеносмесителя по фактическим значениям параметров технических характеристик.

Порядок проведения испытания насоса: Пожарный автомобиль устанавливался на искусственный водоем на два всасывающих рукава, высота всасывания составляла два метра. К выходным патрубкам насоса подсоединялись по одному рукаву диаметром 66 мм. со стволом А.(насадки свернуты). Включался насос и вода подавалась при полном открытии задвижек на выходных патрубках. Частота вращения рабочего колеса насоса составляла 2700 об/мин

Результаты испытаний: напор, создаваемый пожарным насосом составил 10 атмосфер, что соответствует номинальному значению параметров ПН.

Схема испытания насоса:

2.Порядок проведения испытания пеносмесителя ПС-5: пожарный автомобиль устанавливался на водоисточник (высота всасывания 2 метра), к выходному патрубку присоединяется поочередно 3 рукава диаметром 66 мм со стволом ГПС-600 на каждой линии. Гафрированный рукав для забора пенообразователя из посторонней емкости подсоединялся к насосу и мерной емкости другой стороной. Мерная емкость объемом 10 литров заполнена водой. Включался насос. Давление во всасывающей полости составило 0.25 МПа; в рабочей полости 0,6 МПа Перепад давления в напорной и всасывающей полости составил более 50 м. водного столба (5 атмосфер). Включался ПС. Дозатор пеносмесителя устанавливался поочередно на шкалы 1,2,3.

Результаты испытаний:.

Количество ГПС-600	Расход пенообразователя л/сек	Средний расход пенообразователя л/сек
	0,40	0,35	0,38	0,36
	0,75	0,70	0,73	0,72
	1,10	1,06	1,08	1,08

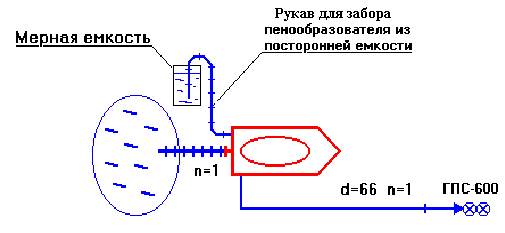

Схема испытания пеносмесителя:

3.Порядок испытания обратного клапана ПС-5. При проверке обратного клапана пеносмесителя были выполнены операции изложенные в «Методике проведения испытания ПН и ПС»

Результаты испытаний: при увеличении числа оборотов рабочего колеса ПН и доведении давления в насосе до 6 атмосфер подсос воздуха имеется. При резком уменьшении числа оборотов двигателя и выключении сцепления вода из отверстия линии подсоса пенообразователя не вытекала. Вывод: ПС-5 исправен.

Вывод: комиссия считает, что пожарный насос и пеносмеситель на АЦ-3.0-40 исправен, соответствует техническим характеристикам и пригодным к дальнейшей эксплуатации.

Комиссия: ____________Петров А.А.

____________Сидоров В.В.

____________Егоров А.В.

Приложение №3

УТВЕРЖДАЮ
