Порядок выполнения работы. Лабораторная работа 6: Тема: Исследование индуктивного двухполюсника в цепи синусоидального тока
|
|
|
|
Лабораторная работа 6: Тема: Исследование индуктивного двухполюсника в цепи синусоидального тока
Цель работы. Экспериментальное исследование индуктивного двухполюсника в цепи синусоидального тока
Последовательное соединение активного и индуктивного элементов

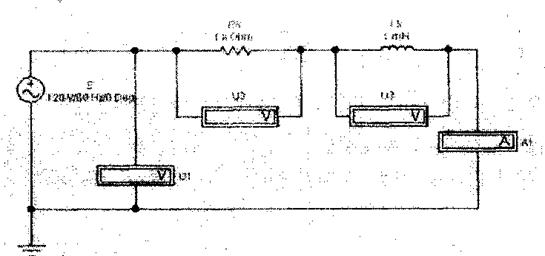

1.Собрать электрическую цепь по схеме рисунок 6.1.
Рисунок 6.1
2. вставить значения Rк, Lк , Е, согласие варианту (таблицы 6.1), /- для всех вариантов 50 Гц.
Таблица 6.1.
| Вариант | Е, В | R, Om | LK,mH |
Изменяя значение входного напряжения на источнике питания от 0 + 220 В, записать в таблицу 6.2 показания всех приборов для трех значений входного напряжения
Таблица 6,2
| Измерено | Вычислено | |||||||||
| U1 | U2 | U3 | I1 | Р | Zk | Xlk | cosφ | S | Q, | |
| В | В | В | А | Вт | Ом | Ом | ВА | Вар | ||
4.Дпя одного из опытов п.п. 3 построить в масштабе векторную диаграмму напряжений.
Расчетные формулы:
 | ||
 |
Сделать выводы по результатам работы.
Литература: 1,2,3,6,14,15; материал лекции 2,3
|
|
|
|
|
