Ответьте на вопросы. 1. Для чего проводят анализ графического состава изображения?

1. Для чего проводят анализ графического состава изображения?

2. В какой последовательности выполняют чертеж:, требующий применения геометрических построений? Что выполняют сначала?

Задания к главе II

Упражнение 36

Выполните в масштабе 1: 1 чертеж угольника (рис. 78), применив правила построения углов. Нанесите размеры и обозначение шероховатости поверхностей. Заполните основную надпись.

Рис. 78. Задания для упражнений

Упражнение 37

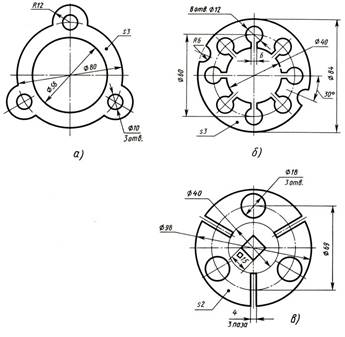

Выполните один из чертежей прокладок, приведенных на рис. 79, применив способы деления окружности на равные части. Нанесите размеры. Заполните основную надпись.

Рис. 79. Задания для упражнений

Упражнение 38

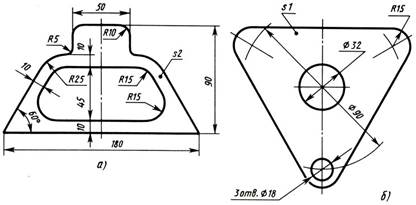

Выполните чертежи шаблона (рис. 80, а) и прокладки (рис. 80, б), применив правила построения сопряжений. Линии построений не стирайте. Нанесите размеры и обозначение шероховатости поверхностей. Поверхности трапецеидального и цилиндрических отверстий должны иметь шероховатость Ra3,2, а все остальные поверхности Ra1,6. Масштаб 1: 1. Материал - сталь 45 ГОСТ 1050-74. Заполните основную надпись.

Рис. 80. Задания для упражнений

Упражнение 39

По заданию преподавателя выполните чертежи деталей, изображенных на рис. 81, применив правила построения сопряжений. Линии построений не стирайте. Нанесите размеры и обозначение шероховатости поверхностей. Заполните основную надпись.

Рис. 81. Задания для упражнений
