Ответьте на вопросы. 1. Для чего применяют на чертежах разрезы?

1. Для чего применяют на чертежах разрезы?

2. Какие изображения называют разрезами?

3. Как изменится изображение, если вместо вида детали дать ее разрез?

4. Изменятся ли виды сверху и слева, если главный вид заменить разрезом?

Задания к § 27

Упражнение 100

Перечертите рис. 209, в. Составьте конспект § 27, в котором изложите, что называют разрезом, зачем разрез применяют, чем разрез отличается от сечения.

Упражнение 101

Определите и запишите в тетради, на каком из трех чертежей (рис. 212, а - в) закончено выполнение разреза детали, показанной на наглядном изображении.

Рис. 212. Задание на определение законченности разреза

Упражнение 102

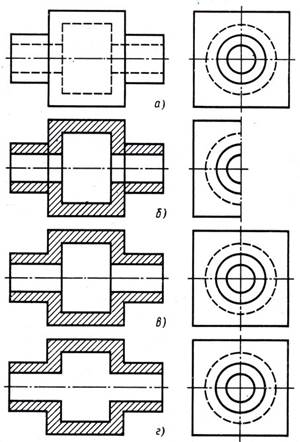

Запишите в тетради, на каком из трех чертежей правильно выполнен разрез втулки, показанной на наглядном изображении (рис. 213, а - в). В чем недостатки остальных чертежей?

Рис. 213. Задание на установление правильно выполненного разреза

Упражнение 103

Запишите в тетради, на каком из трех чертежей правильно выполнен разрез детали, показанной на наглядном изображении (рис. 214, а-в). В чем недостатки остальных чертежей?

Рис. 214. Задание для анализа правильности выполнения разреза

Упражнение 104

Запишите в тетради, какие поверхности на разрезе, помеченные цифрами, следует заштриховать (рис. 215).

Рис. 215. Задание на выявление частей изображения, подлежащих штриховке

Упражнение 105

Запишите в тетради, на каком из трех чертежей (рис. 216, б-г) правильно выполнен разрез детали, два вида которой даны на рис. 216, а. В чем недостатки остальных чертежей?

Рис. 216. Задание для выбора правильно выполненного разреза

Упражнение 106

В примерах, данных на рис 217, а-д, выполните разрезы. Нанесите размеры и обозначение шероховатости поверхностей. Масштаб выберите самостоятельно.

Рис. 217. Задания на выполнение разрезов

§ 28. Классификация разрезов

В зависимости от числа секущих плоскостей разрезы подразделяют на простые и сложные.

Простым называют разрез при одной секущей плоскости (см. рис. 209, а и в).

Сложным называют разрез при двух и более секущих плоскостях (о сложном разрезе будет сказано в § 34).

Сформулируйте, в чем различие между простым и сложным разрезом. Свой ответ можно проверить по ответу, данному в конце книги.

Положение секущей плоскости при выполнении разрезов может быть вертикальным (рис. 218, а и б), горизонтальным (рис. 218, в) и наклонным (рис. 218, г). В зависимости от положения секущей плоскости относительно горизонтальной плоскости проекций разрезы делятся на вертикальные, горизонтальные и наклонные.

Рис. 218. Возможные положения секущей плоскости при выполнении разреза

Вертикальным называется разрез при секущей плоскости, перпендикулярной к горизонтальной плоскости проекций (см. рис. 209, в и рис. 221).

Горизонтальным называется разрез при секущей плоскости, параллельной плоскости проекций (рис. 219).

Рис. 219. Горизонтальный разрез

Наклонным называется разрез при секущей плоскости, составляющей с горизонтальной плоскостью проекций угол, отличный от прямого (рис. 220).

Рис. 220. Наклонный разрез

Вертикальный разрез называется фронтальным, если секущая плоскость параллельна фронтальной плоскости проекций (см. рис. 209, в).

Вертикальный разрез называется профильным, если секущая плоскость параллельна профильной плоскости проекций (рис. 221).

Рис. 221. Профильный разрез

Тип разреза выбирают в зависимости от формы детали, внутреннее устройство которой нужно показать.

Разрезы называются продольными, если секущие плоскости направлены вдоль длины или высоты предмета (см. рис. 209, в), и поперечными, если секущие плоскости направлены перпендикулярно длине или высоте предмета (см. рис. 211).

Местным называется разрез, служащий для выяснения устройства предмета лишь в отдельном ограниченном месте (о местном разрезе будет сказано в § 31).
