Местный вид — это изображение отдельного ограниченного места поверхности предмета.

Местный вид может быть ограничен, линией обрыва, осью симметрии или не ограничен. Местный вид применяется в тех случаях, когда из всего вида часть его необходима для уточнения, формы предмета, остальная же часть вида не дает дополнительных сведений о предмете.

Если местный вид выполняется в проекционной связи по направлению взгляда, то стрелку и надписи над местным видом не наносят.

Применение местных видов позволяет уменьшить объём графической работы и сэкономить место на поле чертежа, обеспечивая полное представление о форме предмета.

Чтобы разделить окружность радиуса R на З равные части и вписать в нее равносторонний треугольник, из точки пересечения диаметра с окружностью, например из т. А (рис. а), описывают как из центра дополнительную дугу радиусом R. Получают точки 2 и 3. Точки 1, 2, 3 делят окружность на три равные части. Соединив прямыми линиями точки 1, 2, 3,строят вписанный равносторонний треугольник. Разделить окружность на три части можно с помощью линейки и угольника, имеющего углы, равные 30º и 60º (рис. 6).

Чтобы разделить окружность на 6 равных частей, из двух противоположных точек 1 и 4 пересечения диаметра с окружностью описывают две дуги радиусом R (рис. а). Получают точки 2, 3, 5, 6. Вместе с точками 1 и 4 они делят окружность на 6 равных частей. Соединив прямыми линиями точки 1, 2, 3, 4, 5, 6, получают правильный вписанный шестиугольник. Деление окружности на 6 равных частей можно выполнить линейкой и угольником, имеющим углы, равные 30º и 60º (рис. б).

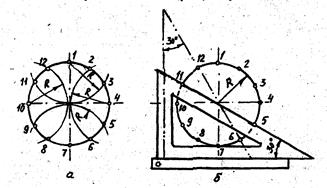

Для деления окружности на 12 равных частей из четырех точек пересечения осей симметрии окружностью описывают 4 дуги радиусом R. Получают точки 2, 3, 5, 6, 8, 9, 11, 12. Вместе с точками 1, 4, 7, 10 они делят окружность на 12 равных частей. Используя угольник с углами 30º и 60°с последующим поворотом его на 180°, делят окружность на 6 равных частей, а затем этот же угольник следует положить на линейку малым катетом. Положение угольника на рис. б показано штрихпунктирной линией.
