ВИДЫ

Видом называется изображение обращенной к наблюдателю видимой части поверхности предмета.

Различают основные, дополнительные и местные виды.

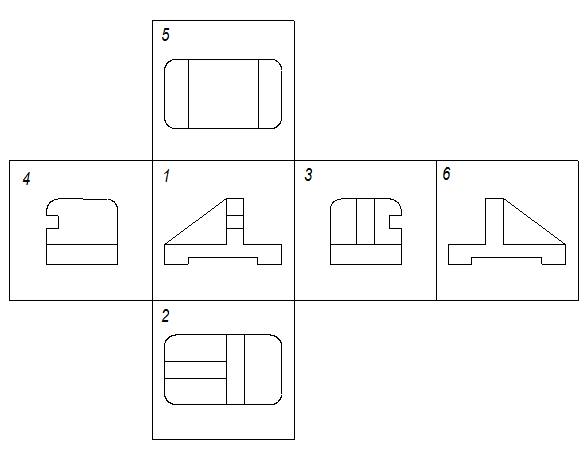

Основные виды получают проецированием предмета на основные плоскости проекций. ГОСТ 2305-68 устанавливает следующие основные виды (см. рис. 3): вид спереди – 1 (главный вид); вид сверху – 2; вид слева – 3; вид справа – 4; вид снизу – 5; вид сзади – 6 (допускается располагать левее вида справа).

За главный вид принимается вид спереди – фронтальная проекция предмета. Этот вид должен давать наиболее полное представление о форме и размерах предмета.

Главный вид должен соответствовать положению детали, наиболее удобному для чтения изображений и размеров при ее изготовлении. Например, на рабочих чертежах валы изображают с горизонтальным расположением оси, независимо от положения вала в механизме.

Невидимые контуры поверхностей следует показывать штриховыми линиями только при действительной необходимости, связанной с однозначным пониманием чертежа. Излишние штриховые линии увеличивают трудоемкость без пользы его понимания.

Рис. 3

Основные виды не обозначают, если они располагаются по правилам проекционной связи. Если же проекционная связь разорвана, то направление взгляда указывают стрелкой с заглавной буквой русского алфавита.

Стрелки, указывающие направление взгляда, по форме такие же, как размерные, но более крупные, как показано на рис. 4.

Рис. 4

В этом случае изображение может быть вычерчено на любом свободном поле чертежа, но обязательно сопровождаться той же буквой, которая стоит у стрелки, ее записывают сверху посередине над изображением (рис.5).

Рис. 5

Для обозначения изображений (видов, разрезов, сечений) применяют прописные буквы русского алфавита, за исключением букв Й, О, Х, Ъ, Ь, Ы. Буквенные обозначения присваиваются (видам) в алфавитном порядке, без пропусков. Размер шрифта для них должен быть больше размера цифр размерных чисел, применяемых на том же чертеже, приблизительно в два раза.

При выполнении видов применяют некоторые упрощения. Например, для симметричных изображений допускается вычерчивать половину фигуры. Ограничивающая линия изображения по оси симметрии – линия штрихпунктирная тонкая (рис.6).

Допускается в этом же случае вычерчивать немного более половины изображения с проведением линии обрыва (рис.7).

Рис. 6 Рис. 7

Дополнительные виды применяют, если какую-либо часть предмета невозможно показать на основных видах без искажения формы и размеров.

Дополнительным видом называется изображение на плоскости, не параллельной основным плоскостям проекций, но параллельной тому элементу, который на основную плоскость проецируется с искажением.

Дополнительный вид не обозначают, если он находится в непосредственной проекционной связи с соответствующим изображением (рис. 8, а).

В других случаях направление взгляда обозначают стрелкой с буквой, причем буква располагается параллельно основной надписи и от наклона стрелки не зависит (рис. 8, б). Дополнительный вид допускается повертывать, но с сохранением, как правило, положения, принятого для данного предмета на главном изображении, при этом обозначение вида дополняют графическим обозначением (рис. 8, в). Размеры знака показаны на рис. 9.

Местным видом называется изображение отдельного ограниченного места поверхности предмета. Местный вид может быть ограничен линией обрыва, в наименьших размерах (рис. 10, а), или не ограничен. В этом случае контуром является очертание элемента, который изображают (рис. 10, б). Обозначается местный вид подобно дополнительному.

а б в

Рис. 8

Рис. 9

а б

Рис. 10

1. Какое изображение называют «видом»?

2. Как располагают на чертеже основные виды?

3. Какое изображение называют главным видом?

4. Какие виды называют дополнительными?

5. Какие виды называют местными?

6. В каких случаях виды обозначают?
