Исправление ошибок черчения тушью

Неправильно вычерченные тушью линии удаляют с чертежа острым перочинным ножом или скальпелем (скребком), предварительно положив чертеж на какую-нибудь твердую ровную поверхность. Лучшим скребком является глазной скальпель. Скребок, предназначенный для исправления чертежей, не следует использовать для других целей (например, точить карандаши).

При удалении линии или ее части водят скребком вправо и влево с легким нажимом, стараясь касаться только туши (рис. 12), но одновременно с линией удаляется и часть прилегающей к ней бумаги.

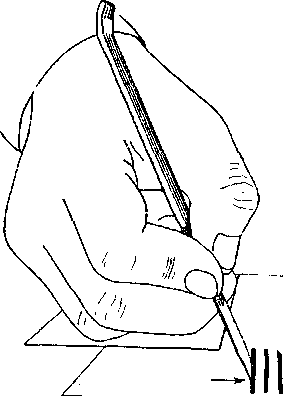

Рис. 12. Выскабливание вычерченного рисунка

Подчищенное место протирают в одном направлении мягкой резинкой и заглаживают через бумажку ручкой скальпеля или ногтем, или гладилкой, сделанной из пластика.

Чтобы тушь при повторном черчении не расплывалась, подчищенное место смазывают закрепляющим раствором и высушивают. Для приготовления закрепляющего раствора несколько кусочков целлулоида (очищенной от эмульсии фотопленки) помещают в пузырек с ацетоном и растворяют его. Если при проверке раствор недостаточно закрепляет бумагу, его усиливают дополнительной порцией целлулоида. Подчищенное место можно также смазать коллодием – особым видом медицинского клея.

Небольшое утолщение линии можно поджать (рис. 13, а). Для этого надо приставить лезвие скребка наклонно к утолщению и, чуть вжимая скребок в бумагу, повернуть его вертикально. Поджимать утолщения следует сразу же после вычерчивания линии, пока тушь не засохла.

а	б
Рис. 13. Исправление а – поджимом; б – подрезом

Если линия получилась толще или длиннее, чем следует, то ее подрезают по границе исправления (рис. 13, б). Чертеж поворачивают так, чтобы удаляемая часть линии находилась справа. Легким нажимом на скребок прорезают поверхность бумаги и сдвигают скребок вправо от линии до образования в ней белого просвета; затем ненужную часть линии выскабливают.

Для удаления туши можно пользоваться лезвием безопасной бритвы (оно должно быть очень острым).

Держа лезвие изогнутым, движениями справа налево или снизу вверх срезают верхний слой бумаги вместе с ошибочно вычерченной линией (рис. 14). Лезвие располагают почти параллельно чертежу, чтобы слой срезаемой бумаги был как можно тоньше. При некотором навыке таким образом можно исправлять даже кальки.

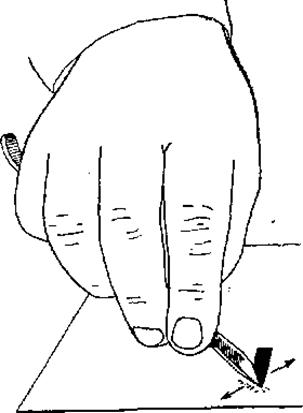

Рис. 14. Срезывание вычерченного рисунка лезвием безопасной бритвы

После исправлений линии подправляют чертежным
пером. Исправления не должны быть грубыми и заметными.

1.6 РЕЙСФЕДЕРЫ

Рейсфедерыприменяются для вычерчивания линий тушью. Они делятся налинейные, с помощью которых вычерчиваются прямые линии по линейке, и круговые – для вычерчивания кривых линий по циркулю или лекалу (рис. 15).

Круговые рейсфедеры отличаются от линейныхтем, что их створки загнуты, наподобие орлиного клюва так, что образуются внешняя створка, большая по диаметру, и внутренняя – меньшая.

Маленькими круговыми рейсфедерами иногда пишут цифры и буквы.

Линейные и круговые рейсфедеры различают по размерам:

– малые – для вычерчивания линий толщиной 0,1 – 1,0 мм,

– средние – для вычерчивания линий 0,15 – 1,2 мм;

– большие – для вычерчивания линий 0,3 – 2 мм.

Рейсфедеры бывают также одинарными и двойными.

По технологии изготовления рейсфедеры разделяются на точеные и штампованные. Лучшими являются точеные. Они значительно точнее и прочнее и обычно входят в профессиональные готовальни. В любом случае рейсфедер необходимо проверить и, по мере надобности, исправить изаточить.

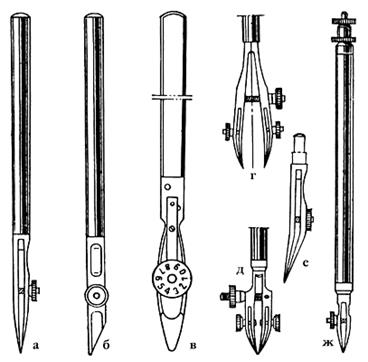

Рис. 15. Виды рейсфедеров: а, б, в – одинарные линейные;
г, д – двойные круговые; е, ж – одинарные круговые
