Наколка

Измерительная лупа

Координатомер

Координатомер – прибор для измерения координат точек на топографических картах с прямоугольной координатной сеткой. Координатомер применяют также для нанесения на карты точек по координатам. Состоит из двух взаимно перпендикулярных линеек с миллиметровыми делениями на рабочих кромках (рис. 38). Эти шкалы равны по длине сторонам квадратов координатной сетки на картах масштабов 1:25000, 1:50000 и 1:100000.

Координатомеры изготавливают из прозрачного пластика или непрозрачного материала.

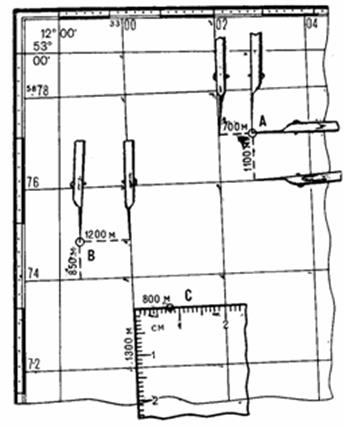

Рис. 38. Определение координат точки с помощью

координатомера

Представляет собой лупу 10 -кратного увеличения, заключенную в цилиндрическую оправу, в нижней части которой помещена шкала с делениями через 0,1 мм. С помощью этой лупы производят измерения толщин линий и контроль качества чертежа.

Для обеспечения надлежащей точности черчения точки, служащие для построения изображения, накалывают на бумаге специальной иглой – наколкой. Диаметр накола должен быть не более 0,1 мм. Чтобы его не потерять, накол обводят карандашом; причем диаметр карандашного кружка должен быть 2--3 мм.

Наколку можно изготовить и самостоятельно из обыкновенной швейной иглы.

Рапидограф

Рапидограф, иначе трубчатый рейсфедер представляет собой капиллярную ручку, предшественницей которой была стеклянная капиллярная трубочка, употреблявшаяся для написания плакатных шрифтов.

Рапидограф можно использовать не только в качестве обычного рейсфедера, но и как кривоножку, а также в качестве пера.

Достоинстваэтого инструмента:

– его не надо заправлять так часто, как обычный рейсфедер;

– он имеет постоянную толщину линии, зависящую от ширины капилляра, по которому поступают чернила или тушь.

Последнее достоинство рапидографа является одновременно и его недостатком. Поскольку рапидограф рисует линию только одной толщины, для изображения линии другой толщины нужен другой рапидограф с иным диаметром капилляра. Значит, для выполнения работы потребуется столько рапидографов, сколько разных по толщине линий требуется начертить. Рапидографы разных диаметров продаются в наборах, бывают отечественного и импортного производства. Но в экономическом отношении это не приемлемо, поскольку стоимость одного рапидографа сравнима со стоимостью небольшой готовальни.
