При вычерчивании двух параллельных пунктирных линий следует помнить, что на закруглениях внешнее звено сохраняет размер условного знака, а внутреннее звено делается короче

ЗНАКОВ

ВЫЧЕРЧИВАНИЕ ЛИНЕЙНЫХ УСЛОВНЫХ

Условные знаки железных дорог на топографических картах и планах изображаются сплошными линиями, показывая каждую колею, и прерываются при подходе к условным знакам туннелей, при изображении прохождения путей под мостами, путепроводами, эстакадами, а также при показе железнодорожных мостов.

Условные знаки опор контактной сети, опор монорельсовых и подвесных дорог наносятся на планы в соответствии с их положением на местности.

При изображении трамвайных линий и узкоколейных железных дорог показывают каждый путь на своем месте. Ширину обочин и покрытий проезжей части автострад отображают на плане линейными условными знаками, если их ширина в масштабе плана не превышает для усовершенствованных дорог 1,4 мм, а для грунтовых – 1,3 мм, в остальных случаях дороги вычерчивают в соответствии с масштабом плана.

Условные знаки дорог вычерчивают в зависимости от их конфигурации рейсфедерами, кривоножками или пером.

Для повышения наглядности изображения дорог, тротуаров и площадей с твердым покрытием окрашивают бледно-розовым цветом (рис. 44).

Рис. 44. Условные знаки автомобильных дорог в масштабах 1:5000, 1:2000 и 1:1000, 1:500

Условные знаки ограждений состоят из линий, в разрывах которых помещены дополнения в виде полукругов, штрихов, крестиков и т.п. Линии ограждений вычерчивают рейсфедером, а детали знаков – пером.

Условные знаки просек, строящихся дорог и т.п. вычерчиваются линейным пунктиром по трафарету или по карандашной разграфке.

Условные знаки линий связи, электропередач и границсостоят из основных линий и соответствующих значков, которые наносятся на основную линию по трафарету.

2.8 ВЫЧЕРЧИВАНИЕ ОБЪЕКТОВ ГИДРОГРАФИИ

К объектам гидрографии относятся береговая линия морей, озер и других водоемов, реки, ручьи, каналы, канавы, колодцы, источники, а также различные гидротехнические сооружения (плотины, шлюзы, набережные, молы, пристани, якорные стоянки). Рассмотрим вычерчивание условных знаков некоторых из них.

Береговая линия морей, озер и других водоемов изображается тонкой линией (0,1 мм) и вычерчивается с помощью кривоножки или чертежного пера (рис. 45). При этом береговая линия подводится вплотную к условным знакам прибрежных объектов, представляющим собой замкнутый контур (знаки уреза воды, пристаней) или две параллельные линии (знаки мостов, плотин). К условным знакам труб под дорогами и мостов длиной менее 3 млинии ручьев и рек указанной выше ширины не доводятся на 0,2 мм.

Ручьи и реки шириной до 3 мизображаются в одну линию, толщина которой должна постепенно возрастать от истока к устью (при значительной длине от 0,1 до 0,5 мм). Для вычерчивания этих объектов применяют один из следующих способов:

–вычерчивание пером, начиная с устья ручья или реки (рис. 46, а);

–вычерчивание кривоножкой тонкой линией на всем протяжении с последующим постепенным утолщением линии пером (рис. 46, б);

– вычерчивание кривоножкой по частям линиями разной толщины с последующим плавным соединением этих частей пером (рис. 46, в).

Рис. 45. Вычерчивание условных знаков объектов гидрографии

а б в

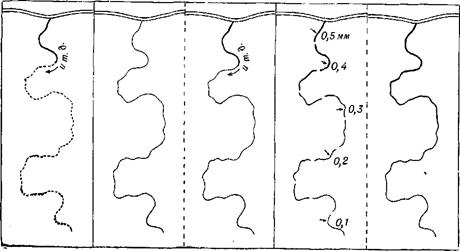

Рис. 46. Способы вычерчивания ручьев и рек, изображаемых в одну линию: а – чертежным пером; б – кривоножкой (слева) с последующим постепенным утолщением линии чертежным пером (справа); в – кривоножкой по частям линиями разной толщины (слева) с последующим плавным соединением этих частей пером (справа)

Реки шириной от 3 до 5 м изображаются в виде двух параллельных линий с просветом между ними в 0,3 мм. Такие реки вычерчивают пером, так как применение кривоножки для их вычерчивания может привести к сглаживанию конфигурации берегов.

Реки шире 5 м изображаются в две линии с точной передачей их ширины, выраженной в масштабе карты. Эти реки вычерчивают кривоножкой.

Каналы, изображаемые в две линии, вычерчивают рейсфедером с помощью синусных линеек, чтобы обеспечить передачу параллельности обеих береговых линий канала и прямолинейности отдельных его участков.

Обрывистые берега водоемов и рек показываются зубчиками удлиненной формы, расставляемыми на одинаковых расстояниях один от другого перпендикулярно к береговой линии. Зубчики вычерчивают пером.

Стрелки, показывающие направление течения рек, вычерчивают в зависимости от величины реки длиной от 5 до 15 мм (рис. 47). Стрелку располагают, как правило, вблизи подписи названия реки, посередине изображения реки или сбоку, параллельно береговой линии. В разрыве стрелки, в случае если река изображается в две линии, помещают подпись скорости течения воды с точностью до 0,1м/сек.

Ширина, глубина и характер грунта дна рек показываются пояснительным условным знаком одного из двух видов, обозначенных на рис. 47. При условном знаке дается подпись в виде дроби, в числителе которой указывается ширина, а в знаменателе – глубина и характер грунта дна реки (например, «П» – песчаный, «К» – каменистый). Если ширина изображения реки небольшая, то эта подпись располагается рядом с пояснительным условным знаком, так чтобы дробная черта была параллельна южной и северной стороне рамки листа карты. Если ширина изображения реки значительная, то подпись помещается на изображении реки, при этом вместо дробной черты между береговыми линиями вычерчивается стрелка перпендикулярно к оси изображения реки.

Гидротехнические сооружения изображаются масштабными и внемасштабными условными знаками.

Рис. 47. Условные знаки рек и ручьев
